AP2181D/AP2191D
1.5A SINGLE CHANNEL CURRENT-LIMITED POWER
SWITCH WITH OUTPUT DISCHARGE
AP2181D/2191D
Document number: DS32251 Rev. 2 - 2
2 of 19
www.diodes.com
June 2012
© Diodes Incorporated
NEW PRODUCT

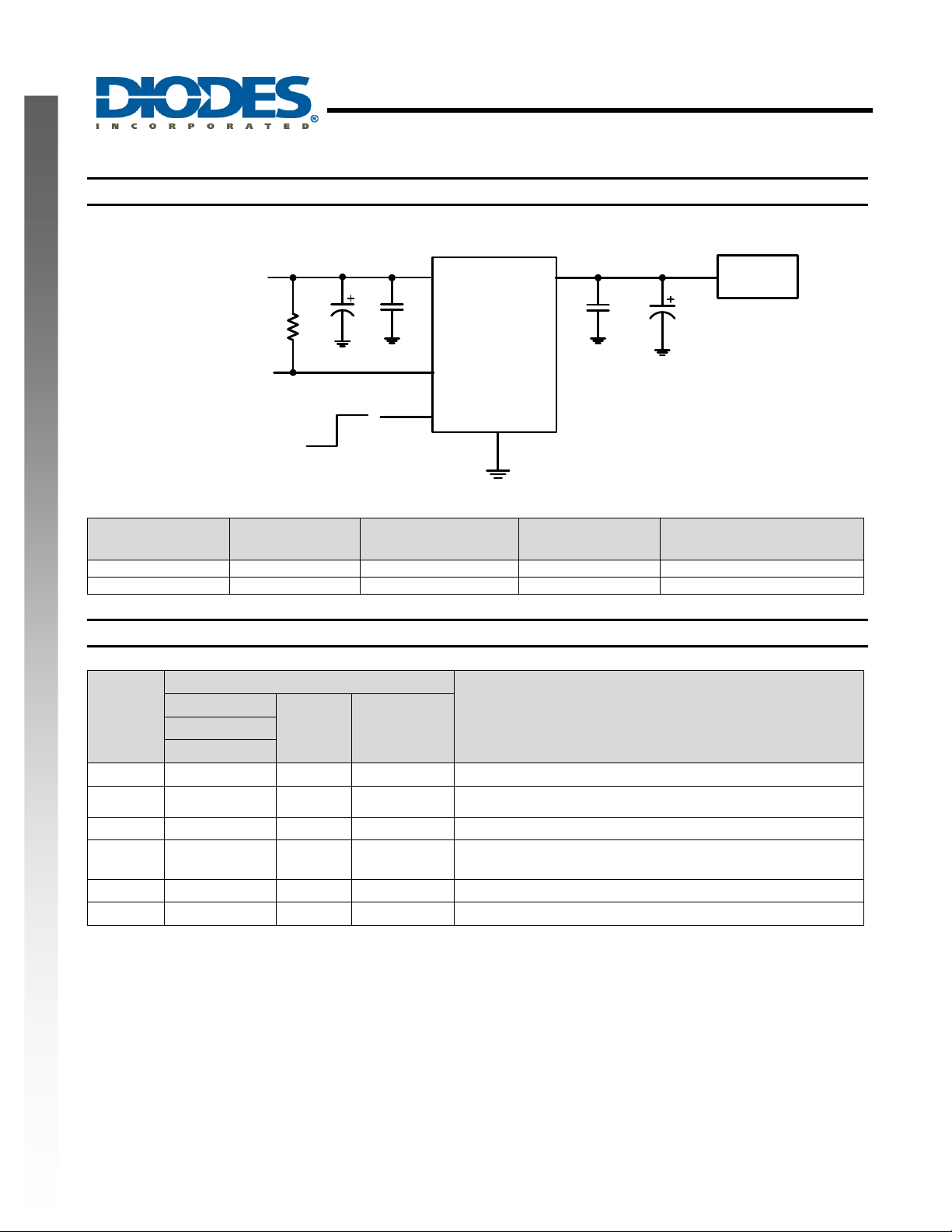

Typical Application Circuit
0.1uF
IN
GND
EN
OUT
ON
120uF
Power Supply
2.7V to 5.5V
0.1uF
OFF
FLG
Load
10k
10uF
AP2191D Enable Active High
Available Options
Part Number Channel Enable pin (EN) Current limit (typical)
Recommended maximum
continuous load current
AP2181D 1 Active Low 2.1A 1.5A
AP2191D 1 Active High 2.1A 1.5A
Pin Descriptions
Pin
Name
Pin Number
Descriptions
SO-8
SOT25 U-DFN2018-6 MSOP-8
MSOP-8EP
GND 1 2 1 Ground
IN
2, 3
5 2
Voltage input pin (all IN pins must be tied together externally)
EN 4 4 3 Enable input, active low (AP2181D) or active high (AP2191D)
FLG 5 3 4
Over-current and over-temperature fault report; open-drain flag is
active low when triggered
OUT
6, 7 1 5, 6 Voltage output pin (all OUT pins must be tied together externally)
NC
8 N/A N/A No internal connection; recommend tie to OUT pins
