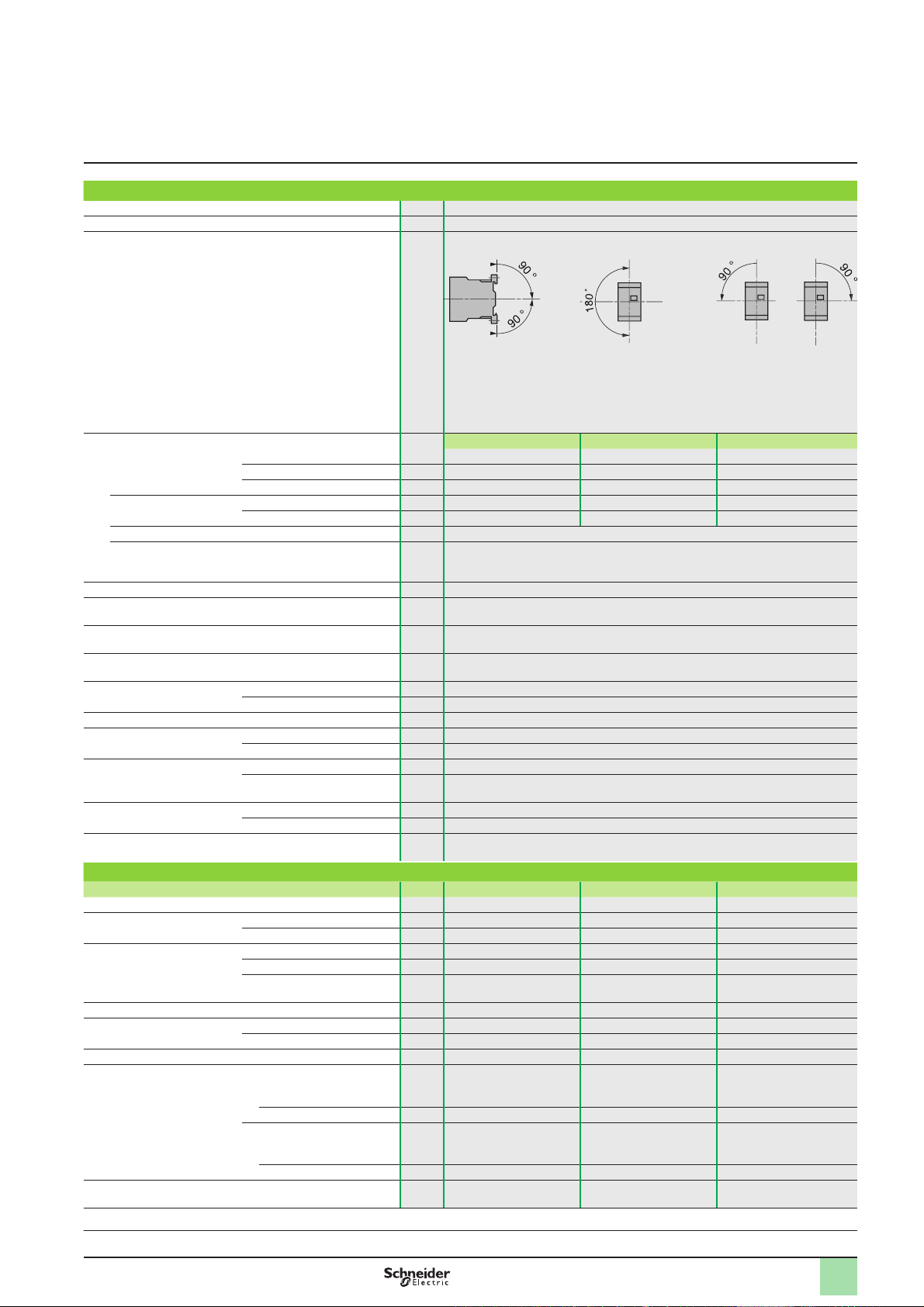

295
Charakterystyka
Środowisko
Zgodnie z normami IEC 60947, NF C 63-140, VDE 0660, BS 5424
Certyfikaty UL, CSA
Pozycja robocza
Oś pionowa Oś pozioma
Bez obniżania parametrów
znamionowych
Bez obniżania parametrów
znamionowych
Pozycje możliwe tylko dla
CA2 K, z obniżaniem
parametrów znamionowych
proszę skonsultować się
z naszym regionalnym
przedstawicielem.
Przyłączanie Min. Max. Max. do IEC 60947
Zaciski śrubowe Kabel sztywny mm
2
1 x 1.5 2 x 4 1 x 4 + 1 x 2.5
Kabel giętki bez końcówki kabl. mm
2
1 x 0.75 2 x 4 2 x 2.5
Kabel giętki z końcówka kablową mm
2
1 x 0.34 1 x 1.5 + 1 x 2.5 1 x 1.5 + 1 x 2.5
Zaciski śrubowe Kabel sztywny mm
2
1 x 0.75 1 x 1.5 2 x 1.5
Kabel giętki bez końcówki kabl. mm
2
1 x 0.75 1 x 1.5 2 x 1.5
Złącza typu Faston Zacisk mm 2 x 2.8 lub 1 x 6.35
Nóżki do lutowania na
płytce drukowanej
Z urządzeniem lokalnym między
obwodem zasilania a obwodem
sterującym
4 mm x 35 micronów
Moment dokręcania Łeb śruby typu Phillips nr 2 N.m 0.8…1.3
Oznaczenia końcówek Zgodnie z normami
EN 50005 i EN 50011
Do 8 styczników
Zabezpieczenie klimatyczne Zgodnie z normą IEC 60068
(DIN 50016)
„TC” (Klimafest, Climateproof)
Stopień ochrony Zgodnie z normą VDE 0106 Ochrona przez bezpośrednim dotykiem
(urządzenie z zaciskami śrubowymi lub nóżki na płytce drukowanej
Temperatura otoczenia
wokół urządzenia
Przechowywanie °C - 50...+ 80
Praca °C - 25...+ 50
Maksymalna wysokość pracy Bez obniżania param. znamion. m 2000
Odporność na wibracje Przekaźnik sterowniczy otwarty 2 gn
5...300 Hz Przek. sterowniczy zamknięty 4 gn
Odporność ogniowa Zgodnie z normą UL 94 Samogasnący, stopień V1
Zgodnie z normą NF F 16-101
i 16-102
Zgodnie z wymaganiem 2 normy
Odporność na udary mecha-
niczne (1/2 sinusoidy, 11 ms)
Przekaźnik sterowniczy otwarty 10 gn
Przek. sterowniczy zamknięty 15 gn
Bezpieczna separacja
obwodów
Zgodnie z normą VDE 0106
i IEC 60536
SELV (bardzo niskie napięcie bezpieczne), do 400 V
Charakterystyka obwodu sterownia
Typ przekaźnika sterowniczego CA2 K CA3 K CA4 K
Znamionowe napięcie sterowania (Uc) V a 12...690 c 12...250 c 12...120
Tolerancja napięcia
sterowania
Dla pracy 0.8...1.15 Uc 0.8...1.15 Uc 0.7...1.3 Uc
Dla zaniku y 0.2 Uc y 0.1 Uc y 0.1 Uc
Trwałość mechaniczna przy
napięciu Uc
w milionach cykli roboczych
Cewka na 50/60 Hz 10 – –
Standardowa cewka c – 20 –
Szeroki zakres,
Mały pobór mocy cewki c
– – 30
Maksymalna częstość łączeń W cyklach roboczych na godzinę 10 000 10 000 6000
Średni pobór mocy
przy 20 °C i napięciu Uc
Napór 30 VA 3 W 1.8 W
Zamknięcie 4.5 VA 3 W 1.8 W
Rozpraszane ciepło W 1.3 3 1.8
Czas działania
przy 20 °C i napięciu Uc
Pomiędzy załączaniem zasilania
cewki
otwieranie zestyku N/O ms 5...15 25...35 25...35
zamykanie zestyku N/C ms 10...20 30...40 30...40
Pomiędzy odłączaniem zasilania
cewki
otwieranie zestyku N/O ms 10...20 10 10...20
zamykanie zestyku N/C ms 15...25 15 15...25
Maksymalna odporność na krótkie przerwy w zasilaniu ms 2 2 2
Symbole katalogowe:
strony 297 i 298
Wymiary:
strona 301
Schematy:
strona 302
Przekaźniki sterownicze
Przekaźniki sterownicze TeSys K
