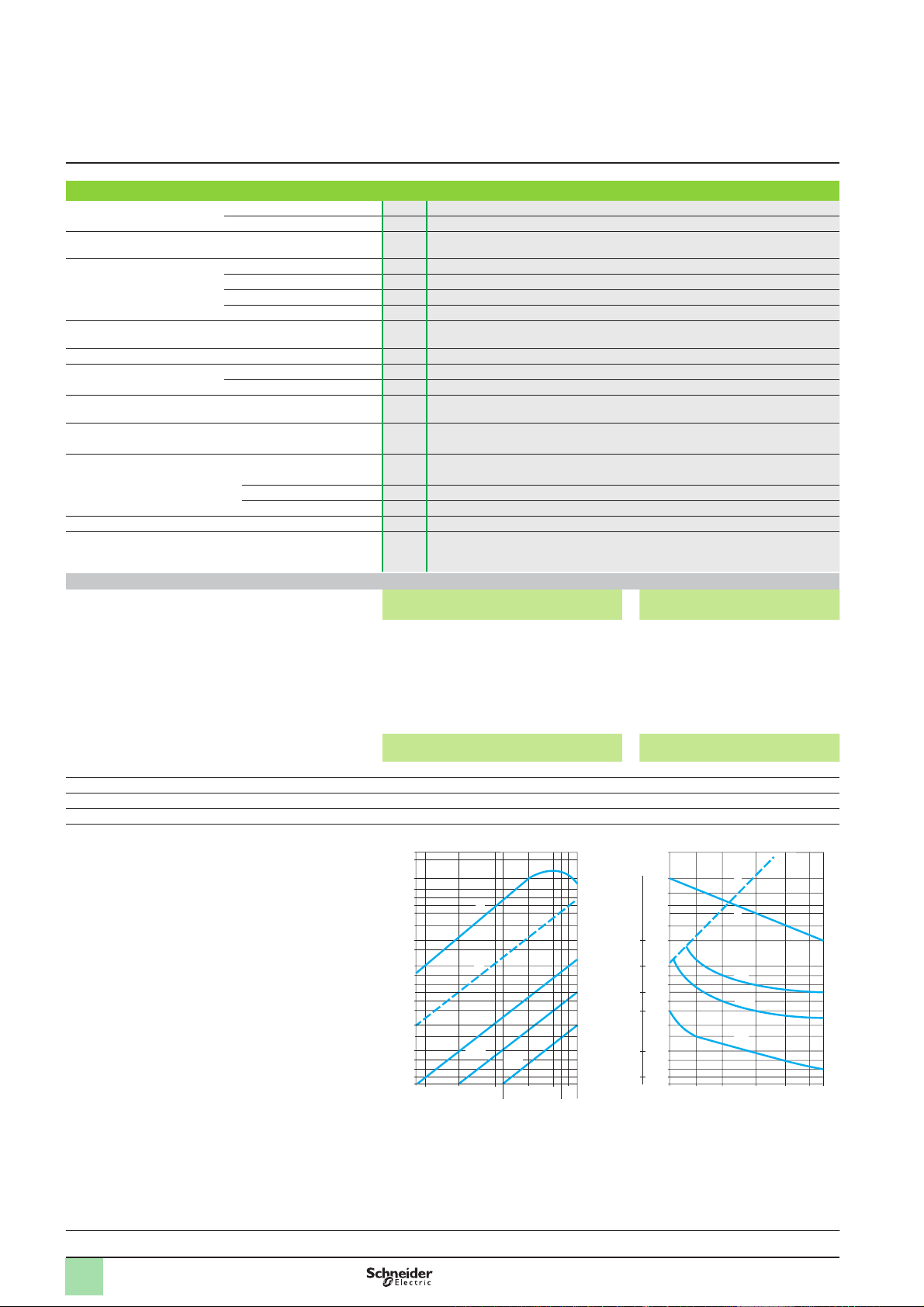

296
Charakterystyka
(ciąg dalszy)
Charakterystyka styczników przekaźników sterowniczych i bloku zestyków bezzwłocznych
Liczba zestyków
pomocniczych
Na CAp K 4
Na LA1 K 2 lub 4 dla CA2 K i CA3 K, 2 dla CA4 K
Napięcie znamionowe
łączeniowe (Ue)
Do V 690
Znamionowe napięcie izolacji
(Ui)
Zgodnie z BS 5424 V 690
Zgodnie z IEC 60947 V 690
Zgodnie z VDE 0110 grupa C V 750
Zgodnie z CSA C 22-2 n° 14 V 600
Prąd cieplny umowny
stycznika w powietrzu (Ith)
Dla temperatury otoczenia
y 50 °C
A 10
Częstotliwość prądu roboczego Hz do 400
Minimalna zdolność
łączeniowa
U min (DIN 19 240) V 17
I min mA 5
Zabezpieczenie
przeciwzwarciowe
Zgodnie z IEC 60947
i VDE 0660, bezpiecznik gG
A 10
Zdolność załączania Zgodnie z IEC 60947
I rms A 110
Stany przeciążeniowe Dopuszczalne dla
1 s A 80
500 ms A 90
100 ms A 110
Rezystencja izolacji
MΩ
> 10
Odległość nie nakładania się CAp K i LA1 K: zestyki
sprzężone, zgodnie z INRS, BIA
i specyfikacją CNA
mm 0.5 (zobacz schemat na stronie 292)
Moc łączeniowa zgodnie z IEC 60947
Zasilanie prądem przemiennym,
kategoria AC-15
Zasilanie prądem stałym,
kategoria DC-13
Trwałość elektryczna (ważne do 3600 cykli
na godzinę), przy obciążeniu indukcyjnym,
na przykład cewka elektromagnesu: prąd
załączany (cos ϕ 0.7) = 10-krotnemu
prądowy wyłączanemu (cos ϕ 0.4)
Trwałość elektryczna (ważne do
1200 cykli na godzinę), przy
obciążeniu indukcyjnym, na przykład
cewka elektromagnesu: bez
rezystora ograniczającego straty,
o stałej czasowej rosnącej wraz
z obciążeniem
V 24 48 110/
127
220/
230
380/
400
440 600/
690
V 24 48 110 220 440 600
1 milion cykli roboczych VA 48 96 240 440 800 880 1200 W 120 80 60 52 51 50
3 miliony cykli roboczych VA 17 34 86 158 288 317 500 W 55 38 30 28 26 25
10 milionów cykli roboczych VA 7 14 36 66 120 132 200 W 15 11 9 8 7 6
Dorywcza zdolność załączania VA 1000 2050 5000 10 000 14 000 13 000 9000 W 720 600 400 300 230 200
1 Limit wyłączeniowy styczników ważne dla:
maksymalnie 50 cykli roboczych przy b
10-sekundowych przerwach
(prąd wyłączany = prąd załączany x cos ϕ 0.7).
2 Trwałość elektryczna styków dla:
1 miliona cykli roboczych (b
2a)
3 milionów cykli roboczych (b
2b)
10 milionów cykli roboczych (b
2c).
3 Ograniczenie mocy łączeniowej ważne dla:
maksymalnie 20 cykli roboczych przy b
10-sekundowych przerwach i przepływie prądu przez
0,5 s w każdy cyklu
4 Ograniczenie temperaturowe
10 000
5000
3000
2000
1000
800
600
500
400
300
200
100
80
60
24
48
110
220
440
690 V
120
380
500
40
16 000
8000
6000
4000
2c
2b
4
1
2a
Moc wyłączana w VA
1000
700
500
300
200
100
80
60
50
40
30
20
10
8
6
12
24
48
110 220 440 600 V
250
200
140
100
50
20
2c
2a
3
4
2b
Moc wyłączana w W
Time constant
in ms
Symbole katalogowe:
strony 297 i 298
Wymiary:
strona 301
Schematy:
strona 302
Przekaźniki sterownicze
Przekaźniki sterownicze TeSys K
