Rev. F
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademark
s are the property of their respective owners.
www.analog.com
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
Fax: 781.461.3113
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700

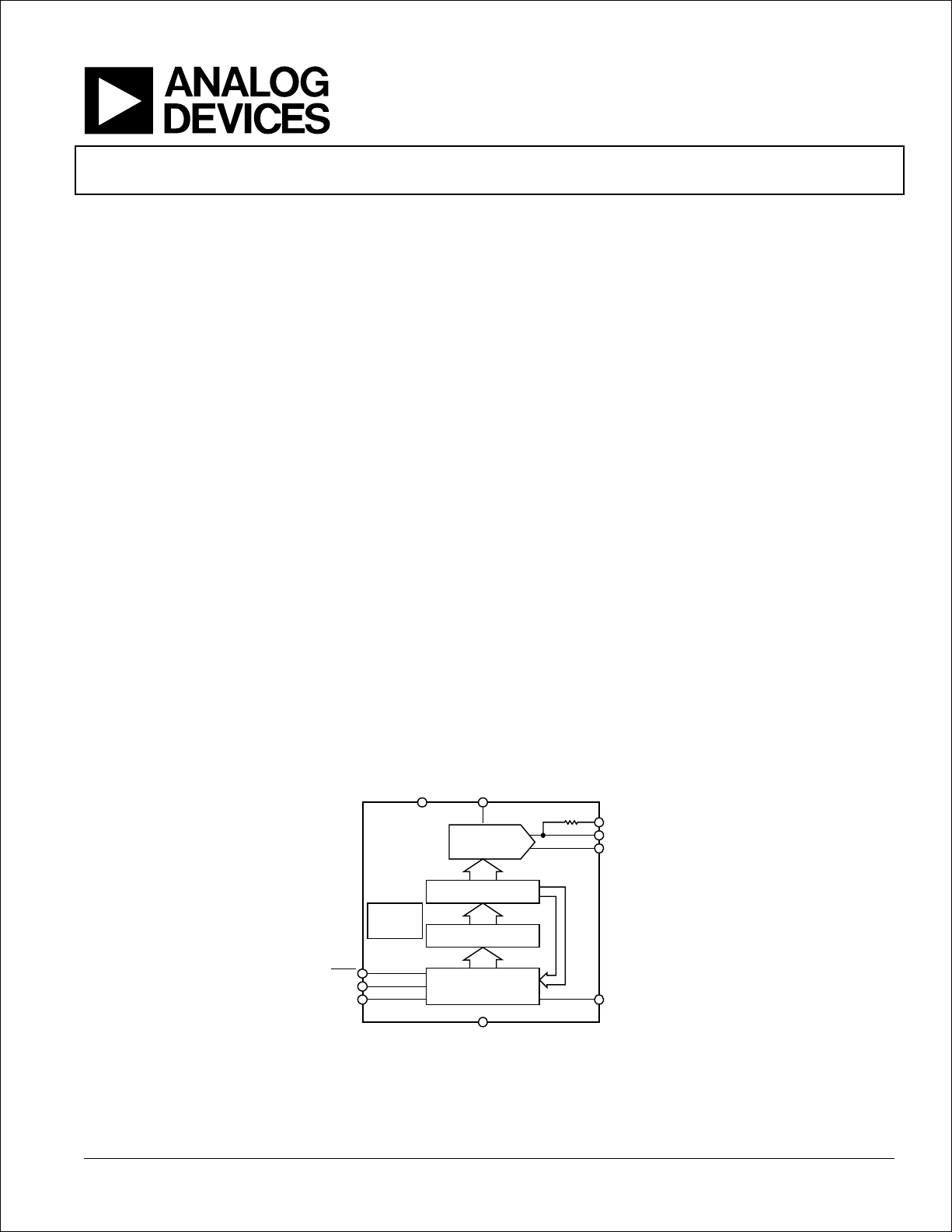

功能框图
SCLK
SYNC
AD5426/
AD5432/
AD5443
V
REF
I
OUT
2
I
OUT
1
R
FB
R
8-/10-/12-BIT
R-2R DAC
DAC REGISTER
SDIN
V
DD
GND
POWER-ON
RESET
CONTROL LOGIC AND
INPUT SHIFT REGISTER
INPUT LATCH
SDO
03162-001
图1.
8/10/12位高带宽
乘法DAC，内置串行接口
AD5426/AD5432/AD5443
产品特性
2.5 V至5.5 V电源供电
50 MHz串行接口
乘法带宽：10 MHz
更新速率：2.5 MSPS
INL：±1 LSB(12位DAC)
±10 V基准电压输入
低毛刺能量< 2 nV-s
扩展温度范围：−40°C至+125°C
10引脚MSOP封装
引脚兼容的8/10/12位电流输出DAC
保证单调性
四象限乘法
上电复位，具有掉电检测功能
菊花链模式
回读功能
功耗：0.4 μA(典型值)
应用
便携式电池供电应用
波形发生器
模拟处理
仪器仪表
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整
概述
AD5426/AD5432/AD5443
1
分别是CMOS、8/10/12位、电流
输出数模转换器(DAC)。这些器件采用2.5 V至5.5 V电源供电，
适合电池供电应用及许多其它应用。
这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI™、
MICROWIRE™及大多数DSP接口标准兼容。采用多个封装
时，还可以通过串行数据输出引脚(SDO)，将这些DAC以
菊花链形式相连。利用数据回读功能，用户可以通过SDO
引脚读取DAC寄存器的内容。上电时，内部移位寄存器和
锁存以0填充，DAC输出处于零电平。
上述器件采用CMOS亚微米工艺制造，能够提供出色的四
象限乘法特性，大信号乘法带宽达10 MHz。满量程输出电
流由所施加的外部基准输入电压V
REF
决定。与外部电流至
电压精密放大器配合使用时，集成的反馈电阻R
FB
可提供温
度跟踪和满量程电压输出。
AD5426/AD5432/AD5443 DAC采用小型、10引脚MSOP封装。
提供EVAL-AD5443SDZ/EVAL-AD5446SDZ/EVAL-
AD5453SDZ评估板用于评估DAC性能。欲了解更多信息，
请参阅UG-327评估板用户指南。
1
美国专利第5,689,257号。
©2004–2012 Analog Devices, Inc. All rights reserved.
