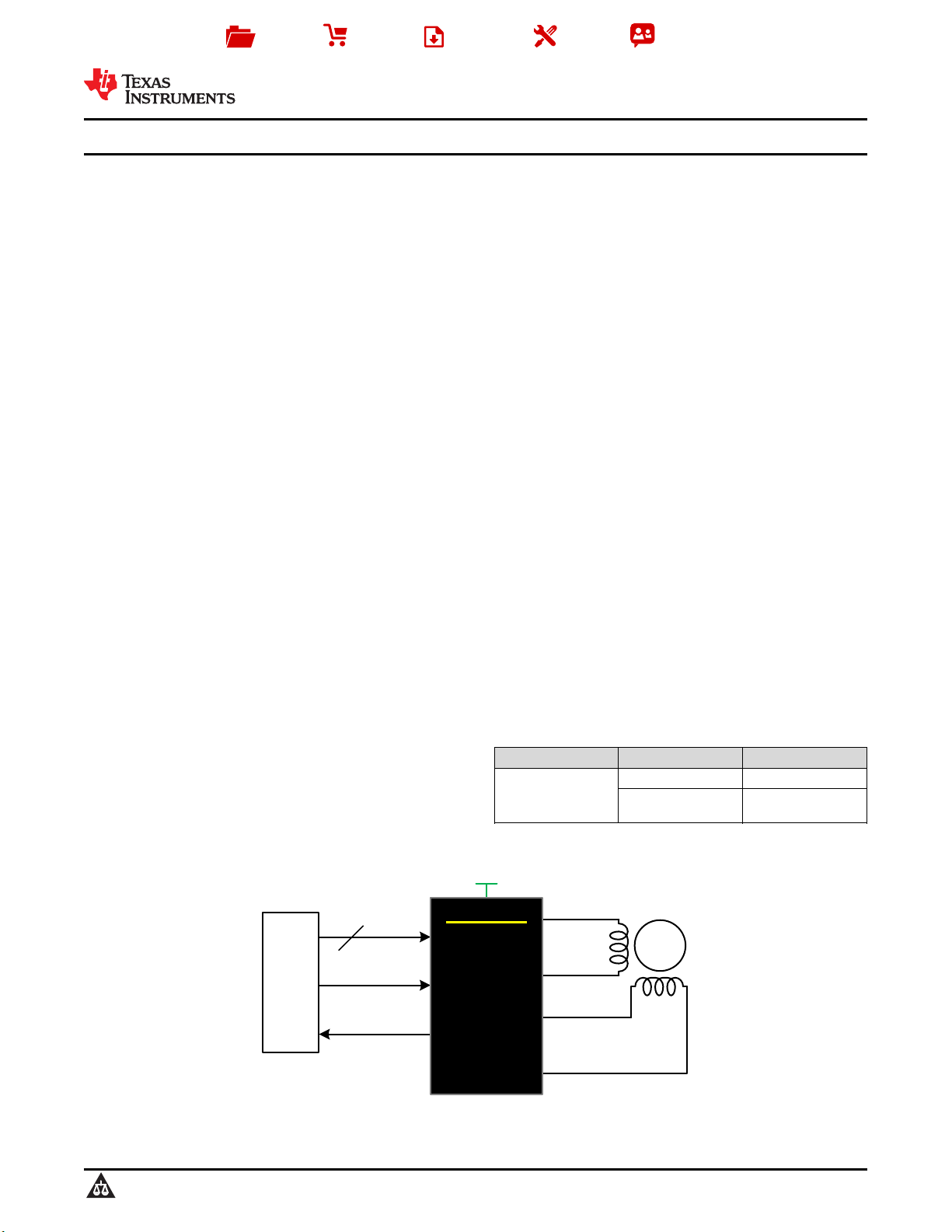

PWM
nSLEEP
nFAULT
2.7 to 10.8 V
Controller
M
+ t
+ t
DRV8833C
Stepper or
Brushed DC
Motor Driver
0.7 A
0.7 A
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
DRV8833C
ZHCSCV7 –AUGUST 2014
DRV8833C 双双路路 H 桥桥电电机机驱驱动动器器
1 特特性性 2 应应用用
1
• 带电流控制的双 H 桥电机驱动器
• 销售点打印机
• 视频安保摄像机
– 1 个或 2 个直流电机或者 1 个步进电机
• 办公自动化设备
– 低导通电阻：高侧 + 低侧 (HS + LS) =
1735mΩ（25°C 时的典型值）
• 游戏机
• 输出电流能力（V
M
= 5V，25°C 时）
• 机器人
– 散热薄型小外形尺寸 PWP (HTSSOP) 封装
• 电池供电式玩具
– 每个 H 桥的均方根 (RMS) 电流为 0.7A，峰
3 说说明明
值 1A
– 并行模式下 RMS 为 1.4A
DRV8833C 为玩具、打印机及其他机电一体化应用提
– 四方扁平无引线 RTE (QFN) 封装
供了一款双桥电机驱动器解决方案。
– 每个 H 桥的均方根 (RMS) 电流为 0.6A，峰
该器件具有两个 H 桥驱动器，能够驱动两个直流电刷
值 1A
电机、一个双极性步进电机、螺线管或其它电感性负
– 并行模式下 RMS 为 1.2A
载。
• 宽电源电压范围
每个 H 桥输出都包括一对 N 通道和 P 通道金属氧化物
– 2.7V 至 10.8V
半导体场效应晶体管 (MOSFET) 以及用于调节绕组电
• 集成电流调节
流的电路。 借助正确的印刷电路板 (PCB) 设
• 简易脉宽调制 (PWM) 接口
计，DRV8833C 的每个 H 桥能够持续驱动高达
• 1.6µA 低电流睡眠模式（电压 5V 时）
700mA RMS（或 DC）（在 25°C 采用 5V V
M
电源
• 小型封装尺寸
时）。该器件可支持每个 H 桥高达 1A 的峰值电流。
– 16HTSSOP (PowerPAD™) 5.00 × 6.40mm
在较低的 V
M
电压条件下，电流能力略有下降。
– 16 QFN (PowerPAD) 3.00 × 3.00mm
• 保护特性
输出引脚发生故障时，还可提供用于过流保护、短路保
– V
M
欠压闭锁 (UVLO)
护、UVLO 和过热保护的内部关断功能。 另外，还提
– 过流保护 (OCP)
供了一种低功耗睡眠模式。
– 热关断 (TSD)
器器件件信信息息
(1)
– 故障指示引脚 (nFAULT)
部部件件号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
HTSSOP (16) 5.00mm x 6.40mm
DRV8833C
四方扁平无引线
3.00mm x 3.00mm
(QFN) (16)
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。
1
PRODUCTION DATA information is current as of publication date. Products conform to specifications per the terms of the Texas
Instruments standard warranty. Production processing does not necessarily include testing of all parameters.
English Data Sheet: SLVSCP9
