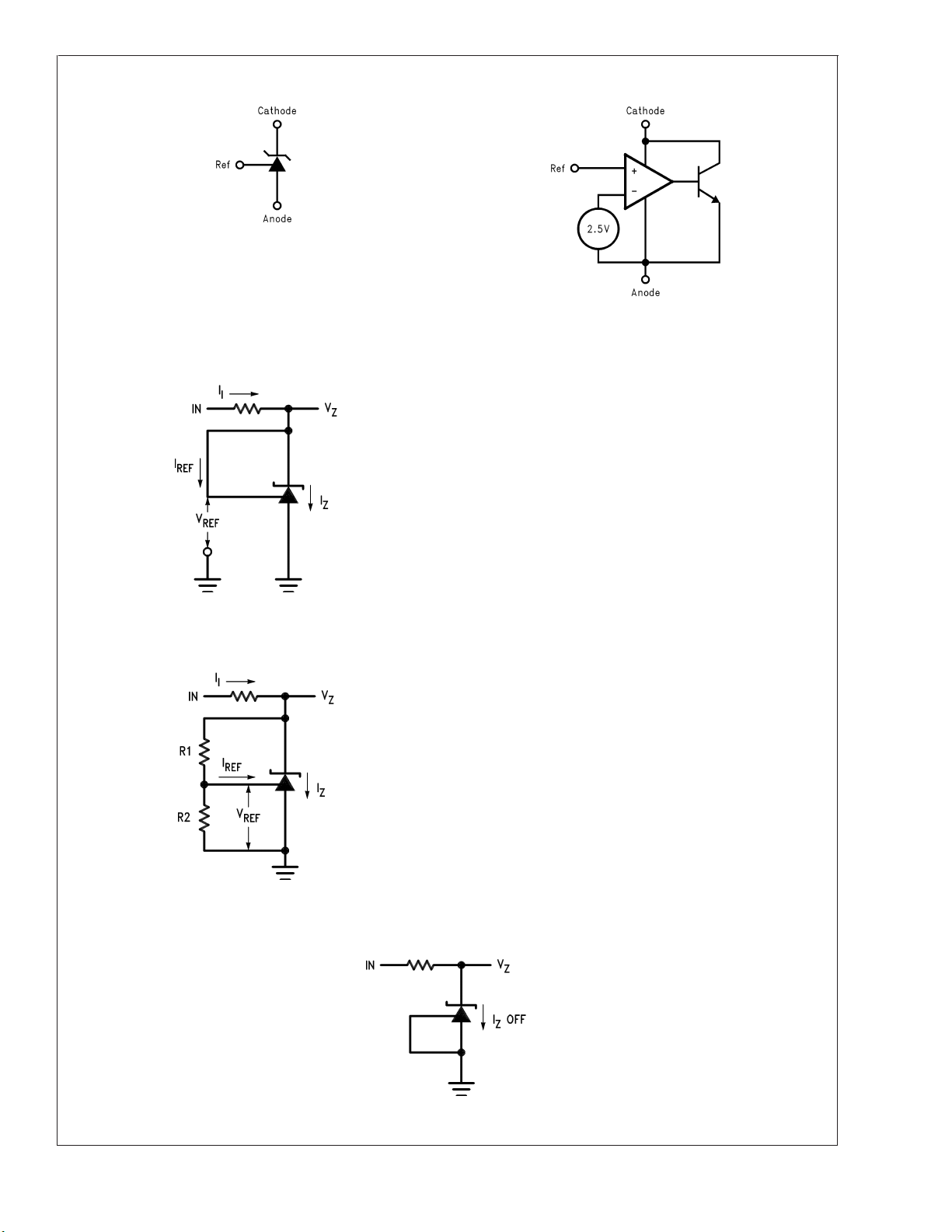

Symbol and Functional Diagrams
01005599
01005555
DC Test Circuits
01005506
Test Circuit for Off-State Current
01005504
FIGURE 1. Test Circuit for V
Z
=V
REF
01005505
Note: V
Z
=V
REF
(1 + R1/R2) + I
REF
•
R1
FIGURE 2. Test Circuit for V
Z
>
V
REF
LM431
www.national.com3
