LPC1311_13_42_43 All information provided in this document is subject to legal disclaimers. © NXP B.V. 2010. All rights reserved.
Product data sheet Rev. 3 — 10 August 2010 5 of 62
NXP Semiconductors
LPC1311/13/42/43
32-bit ARM Cortex-M3 microcontroller
6. Pinning information
6.1 Pinning

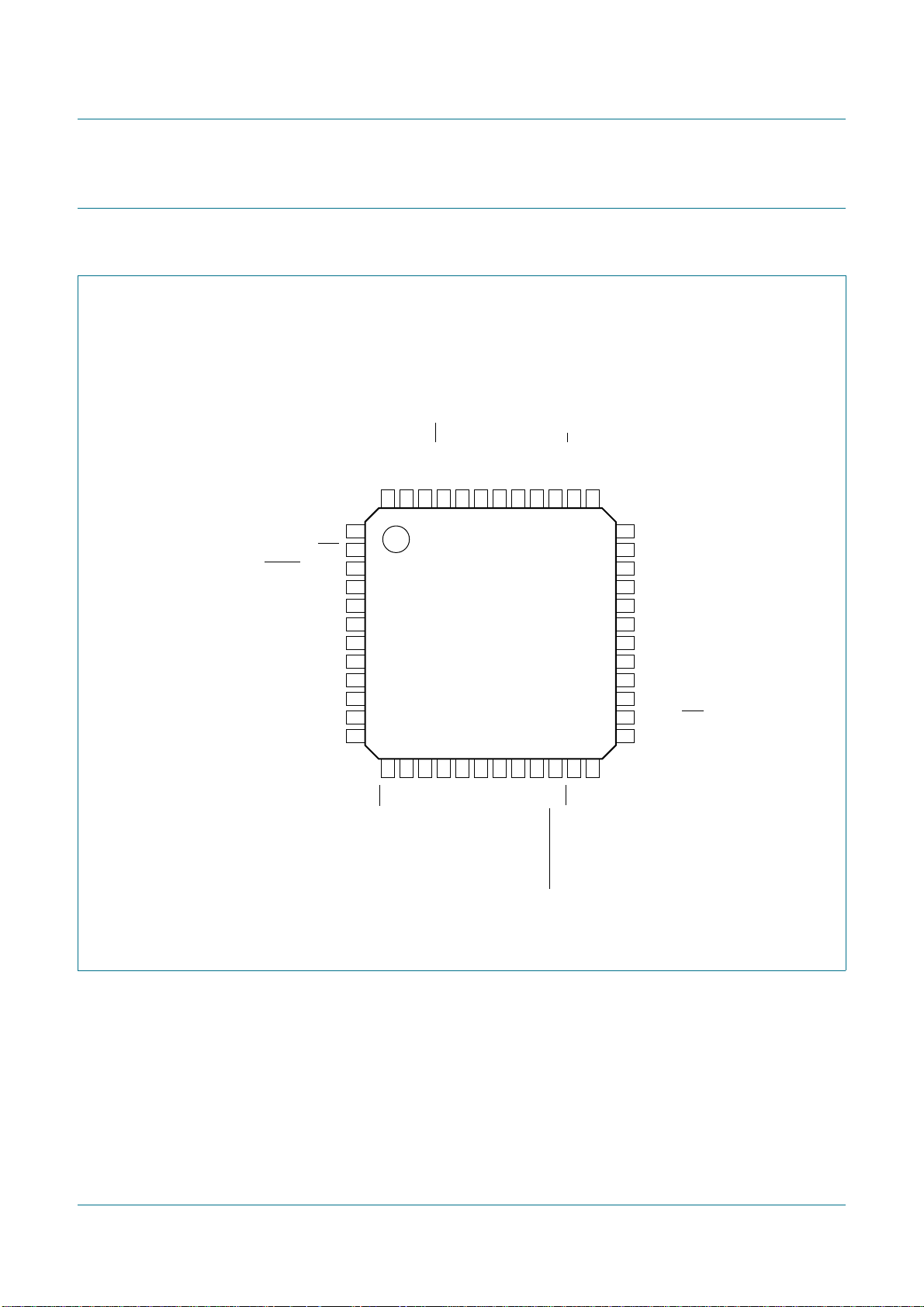

Fig 2. LPC1343 LQFP48 package
LPC1343FBD48
PIO2_6 PIO3_0
PIO2_0/DTR R/PIO1_2/AD3/CT32B1_MAT1
RESET/PIO0_0 R/PIO1_1/AD2/CT32B1_MAT0
PIO0_1/CLKOUT/CT32B0_MAT2/USB_FTOGGLE R/PIO1_0/AD1/CT32B1_CAP0
V
SS
R/PIO0_11/AD0/CT32B0_MAT3
XTALIN PIO2_11/SCK
XTALOUT PIO1_10/AD6/CT16B1_MAT1
V
DD
SWCLK/PIO0_10/SCK/CT16B0_MAT2
PIO1_8/CT16B1_CAP0 PIO0_9/MOSI/CT16B0_MAT1/SWO
PIO0_2/SSEL/CT16B0_CAP0 PIO0_8/MISO/CT16B0_MAT0
PIO2_7 PIO2_2/DCD
PIO2_8 PIO2_10
PIO2_1/DSR PIO3_3
PIO0_3/USB_VBUS PIO1_7/TXD/CT32B0_MAT1
PIO0_4/SCL PIO1_6/RXD/CT32B0_MAT0
PIO0_5/SDA
PIO1_5/RTS/CT32B0_CAP0
PIO1_9/CT16B1_MAT0 V
DD
PIO2_4 PIO3_2
USB_DM PIO1_11/AD7
USB_DP V
SS
PIO2_5 PIO1_4/AD5/CT32B1_MAT3/WAKEUP
PIO0_6/USB_CONNECT/SCK SWDIO/PIO1_3/AD4/CT32B1_MAT2
PIO0_7/CTS
PIO2_9
PIO2_3/RI
PIO3_1
002aae505
1
2
3
4
5
6
7
8
9
10
11
12
36
35
34
33
32
31
30
29
28
27
26
25
13
14
15
16
17
18
19
20
21
22
23
48
47
46
45
44
43
42
41
40
39
38
37
24
