LUA1C11 产品手册 - Schneider Electric（施耐德）
制造商:
Schneider Electric（施耐德）
分类:
接线端子
描述:
Signalling Contacts Signalling Contacts for use with the TeSys U range to help identify faults in the systems. Schneider Electric TeSys U TeSys U 是模块化系统，用于控制电动机；它使用户能够根据一系列标准模块制定自定义解决方案，以满足自己的控制要求。 在选择电动机保护参数和控制电压之前，插入式模块可以进行装配和接线。通过更换插入式模块可以在几秒钟内建立或改变它们。 可以适合大量的 DOL 启动应用。 设计速度更快，需要的部件更少 面板建造速度加快，装配时间缩短，每个启动器的电线减少 节省空间的 45mm 宽度，最大 32A（即使用于反向时），允许更小的面板 灵活且可升级，带有即插即用功能模块 可以在装配和接线后确定电压和保护参数 宽带电子控制装置用更少的部件提供改进的过载保护 可扩展的即插即用诊断 完全的协调配合可确保在短路故障后快速恢复工作 Tesys U 型号易于选择： 首先选择电源底座- 12A 或 32A，直接启动或反向。 电源底座包括 2 个辅助触点。 然后依据所需的电动机满载电流和控制电压选择插入式保护模块。 可以随时选择并添加额外的插入式功能。 插入式底座可使用任何 LU9 类型的块，有关底座选件，请参见库存号 493-8779展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
LUA1C11数据手册
Page:
of 6 Go
若手册格式错乱，请下载阅览PDF原文件
2
1
3
4
5
6
7
8
9
10
1
2
1
3
4
5
6
7
8
9
10
1/52

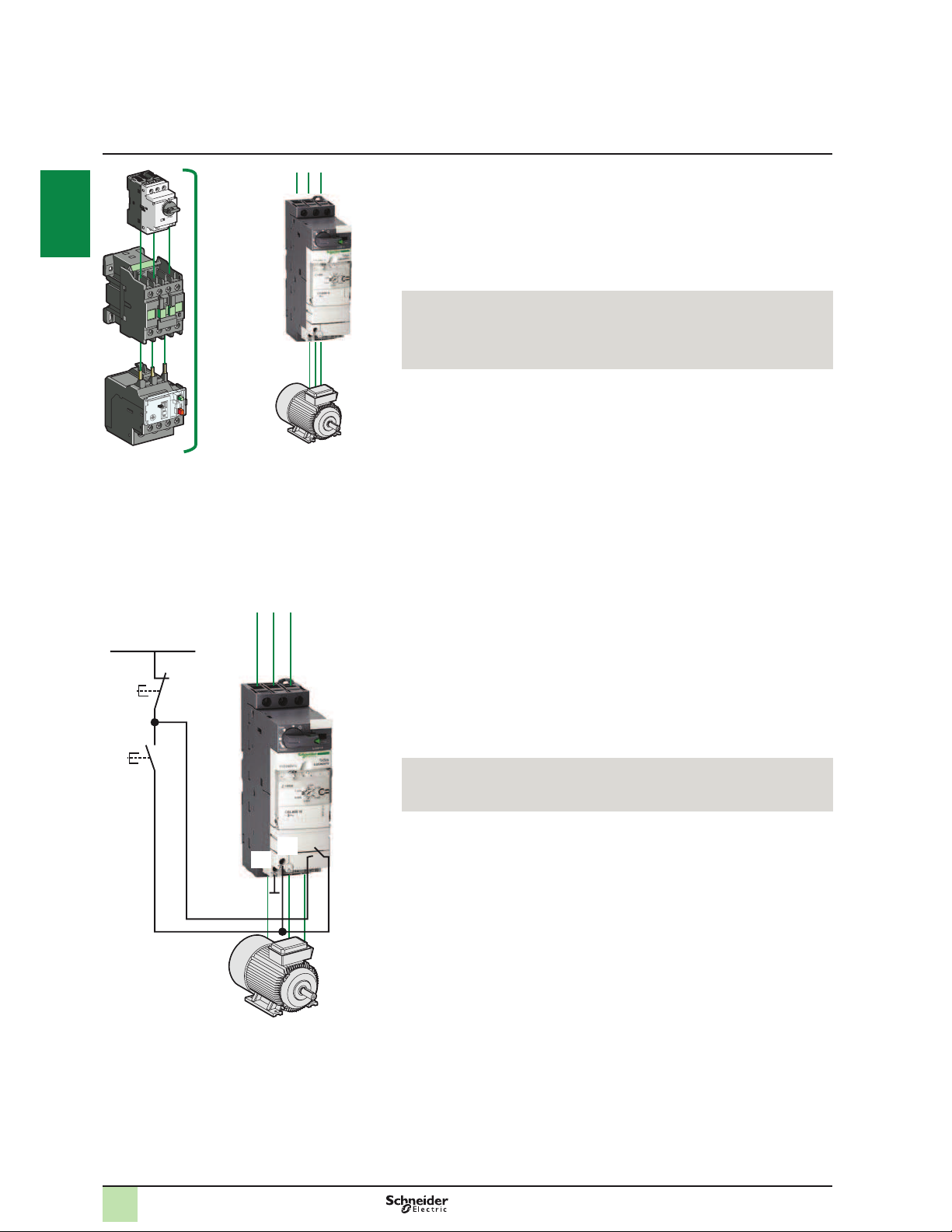

The Standard TeSys U replaces conventional components in a smaller space
The Standard TeSys U starter-controller incorporates all the conventionally
associated functions: circuit breaker + contactor + thermal relay.
It considerably reduces wiring time.
The electrical coordination of the components is intrinsically ensured.
Space-saving
Time-saving
Safety
b
b
b
Discover
TeSys U: starter-controller
Standard TeSys U
DB124011
equivalent to >
The Standard TeSys U meets 80 % of protection – motor control requirements
The functions embedded in the Standard TeSys U unit are those which are
commonly deployed in simple solutions:
Adjustable protection against overloads and short-circuits
ON/OFF control of one direction of rotation
The wiring diagram illustrates ON/OFF pushbutton control. TeSys U incorporates
"coil" terminals A1-A2 and "self-holding auxiliary contacts" 13-14.
Conventional control diagram
Preservation of know-how
b
b
b
DB123408
L1
L2 L3
L1
S1
OFF
S2
ON
N
13 14
A2
A1
