1/56

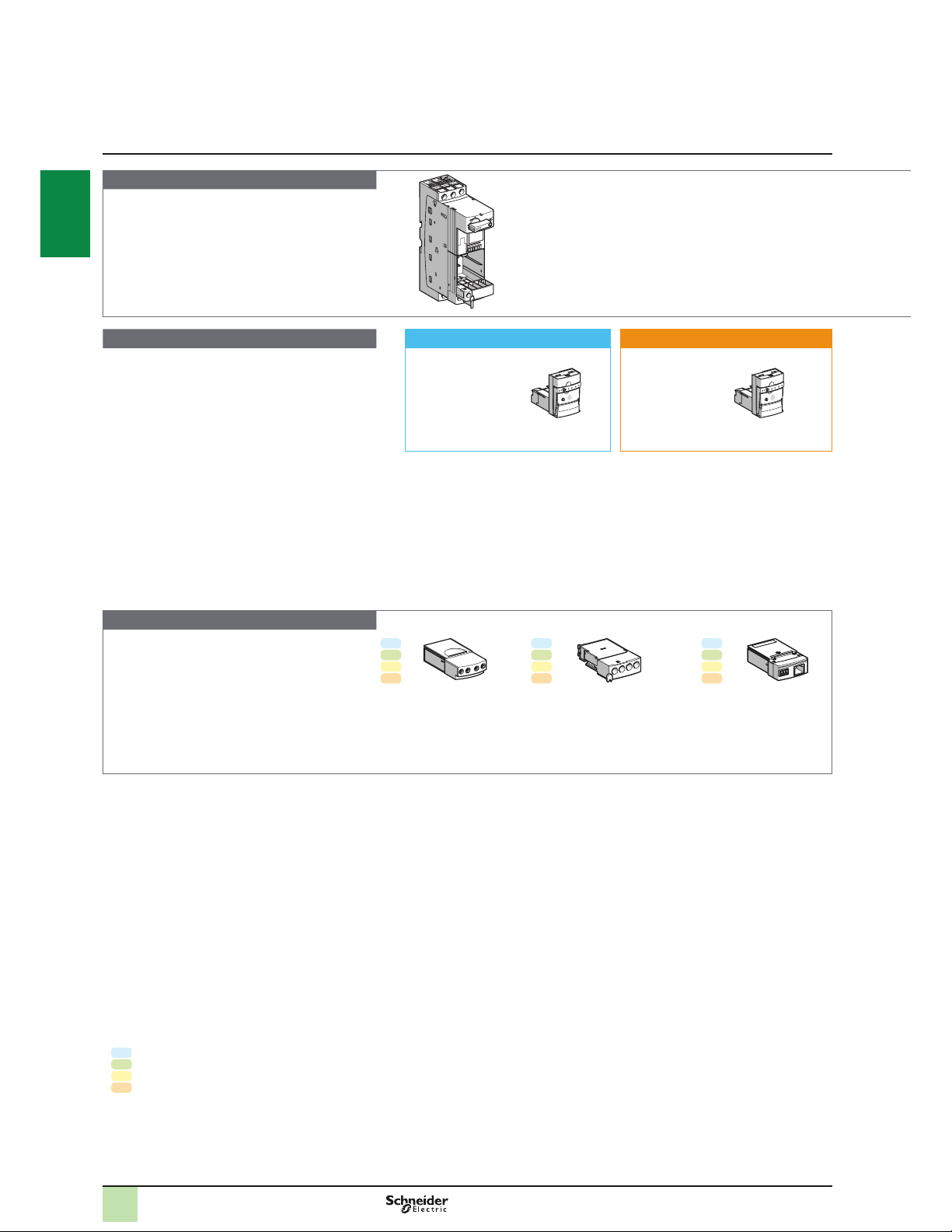

Choose
Help with choosing
units and modules
Power base
DB124017
Standard TeSys U
LUB12
LUB32
For assembling components, connecting to
the process, ON / OFF
operation, resetting.
Control unit Standard control unit Magnetic control unit
This unit is essential for providing all
the electrical protection functions.
Some of these also provide advanced
measurement, alarm and display functions
.
LUCA
Class 10 - 3-phase
(see page
1/71)
DB124019
LUCL
For use with a
variable speed
controller or a soft
starter
(see page 1/134)
DB124019
Protection against overloads and
short-circuits.
Protection against phase failure
and phase imbalance.
Earth fault protection (equipment
protection only).
Manual reset.
b
b
b
b
Short-circuit
protection.
Manual reset.
Motor thermal overload protection
must be provided by the variable speed
controller or the soft starter.
b
b
b
Auxiliary contact module
For additional remote indication contacts.
Indication of pole status or cause of tripping
DB124029
DB124030
DB124024
Auxiliary contact module -
pole status
LUFN••
(see page 1/65)
Auxiliary contact module
-
protection status
LUF A1C (depending on
configuration)
(see page 1/65)
Auxiliary contact module
(protection
status, pole
status) on RJ connector
LUF C00
(see page 1/78)
Code showing
the compatibility
of modules with
control units.
Chap 1_EN.indb 56 04/03/2011 11:02:39
