PIC16F610/616/16HV610/616

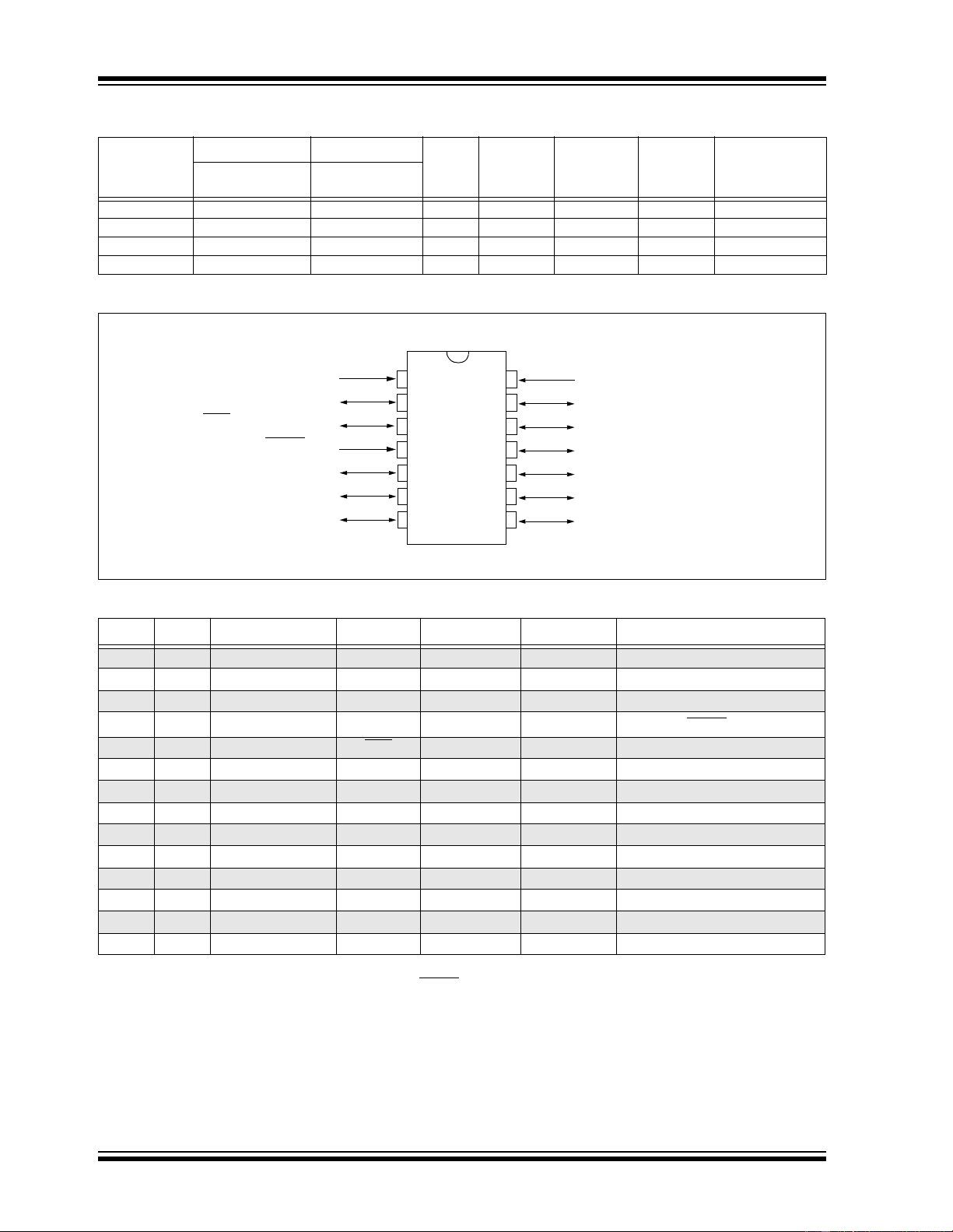

PIC16F610/16HV610 14-Pin Diagram (PDIP, SOIC, TSSOP)

TABLE 1: PIC16F610/16HV610 14-PIN SUMMARY

Device

Program Memory Data Memory

I/O

10-bit A/D

(ch)

Comparators

Timers

8/16-bit

Voltage Range

Flash

(words)

SRAM (bytes)

PIC16F610 1024 64 11 — 2 1/1 2.0-5.5V

PIC16HV610 1024 64 11 — 2 1/1 2.0-user defined

PIC16F616 2048 128 11 8 2 2/1 2.0-5.5V

PIC16HV616 2048 128 11 8 2 2/1 2.0-user defined

I/O Pin Comparators Timer Interrupts Pull-ups Basic

RA0 13 C1IN+ — IOC Y ICSPDAT

RA1 12 C12IN0- — IOC Y ICSPCLK

RA2 11 C1OUT T0CKI INT/IOC Y —

RA3

(1)

4— —IOCY

(2)

MCLR/VPP

RA4 3 — T1G IOC Y OSC2/CLKOUT

RA5 2 — T1CKI IOC Y OSC1/CLKIN

RC0 10 C2IN+ — — — —

RC1 9 C12IN1- — — — —

RC2 8 C12IN2- — — — —

RC3 7 C12IN3- — — — —

RC4 6 C2OUT — — — —

RC5 5 — — — — —

— 1 — — — — VDD

—14 — — — — VSS

Note 1: Input only.

2: Only when pin is configured for external MCLR.

VDD

RA5/T1CKI/OSC1/CLKIN

RA4/T1G/OSC2/CLKOUT

RA3/MCLR/VPP

RC5

RC4/C2OUT

RC3/C12IN3-

VSS

RA0/C1IN+/ICSPDAT

RA1/C12IN0-/ICSPCLK

RA2/T0CKI/INT/C1OUT

RC0/C2IN+

RC1/C12IN1-

RC2/C12IN2-

PIC16F610/16HV610

1
2
3
4
5
6
•••
180
