PIC16F610/616/16HV610/616

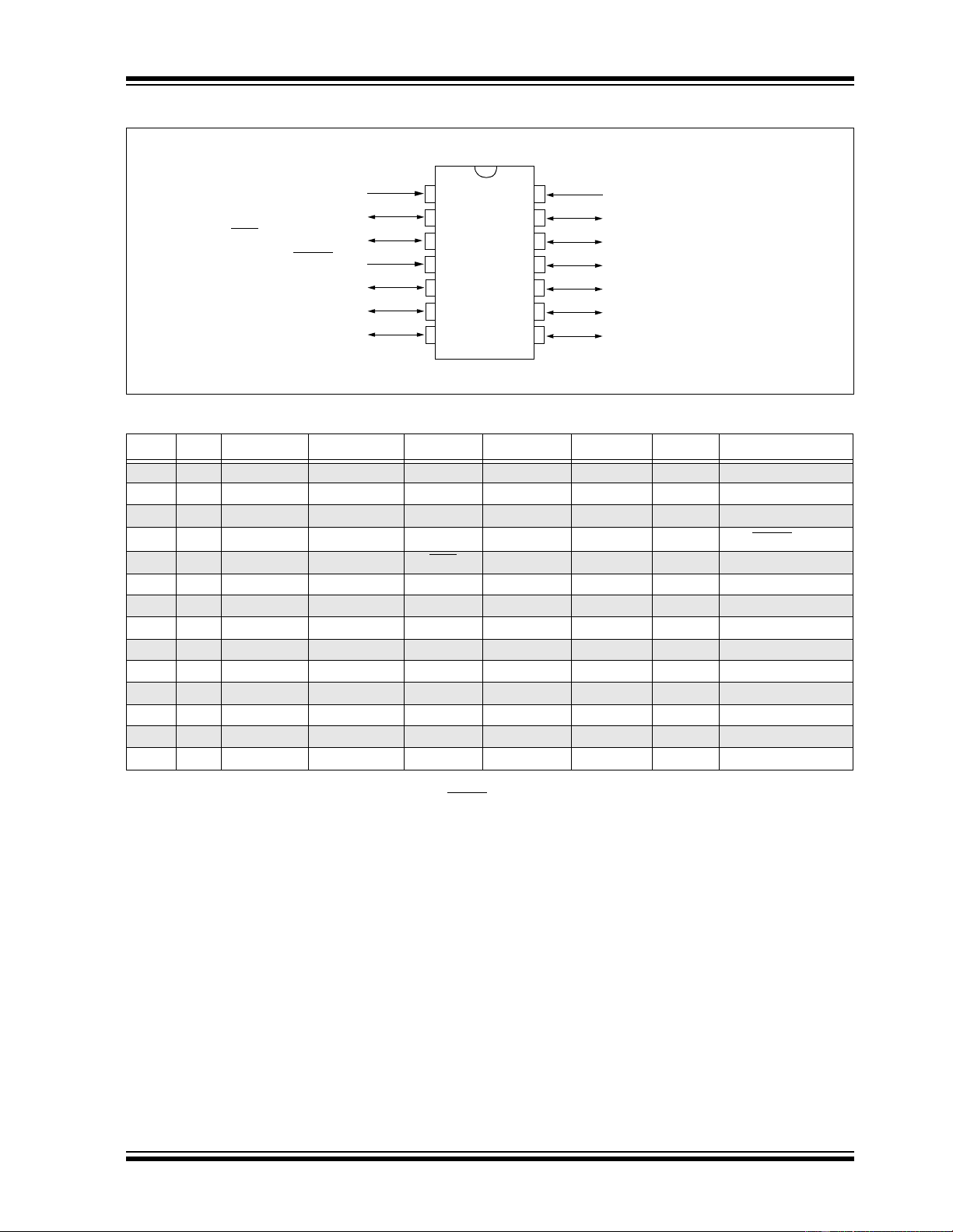

PIC16F616/16HV616 14-Pin Diagram (PDIP, SOIC, TSSOP)

TABLE 2: PIC16F616/16HV616 14-PIN SUMMARY

I/O Pin Analog Comparators Timer CCP Interrupts Pull-ups Basic

RA0 13 AN0 C1IN+ — — IOC Y ICSPDAT

RA1 12 AN1/VREF C12IN0- — — IOC Y ICSPCLK

RA2 11 AN2 C1OUT T0CKI — INT/IOC Y —

RA3

(1)

4— — — — IOCY

(2)

MCLR/VPP

RA4 3 AN3 — T1G — IOC Y OSC2/CLKOUT

RA5 2 — — T1CKI — IOC Y OSC1/CLKIN

RC0 10 AN4 C2IN+ — — — — —

RC1 9 AN5 C12IN1- — — — — —

RC2 8 AN6 C12IN2- — P1D — — —

RC3 7 AN7 C12IN3- — P1C — — —

RC4 6 — C2OUT — P1B — — —

RC5 5 — — — CCP1/P1A — — —

— 1 — — — — — — VDD

—14 — — — — — — VSS

Note 1: Input only.

2: Only when pin is configured for external MCLR.

VDD

RA5/T1CKI/OSC1/CLKIN

RA4/AN3/T1G/OSC2/CLKOUT

RA3/MCLR/VPP

RC5/CCP1/P1A

RC4/C2OUT/P1B

RC3/AN7/C12IN3-/P1C

VSS

RA0/AN0/C1IN+/ICSPDAT

RA1/AN1/C12IN0-/VREF/ICSPCLK

RA2/AN2/T0CKI/INT/C1OUT

RC0/AN4/C2IN+

RC1/AN5/C12IN1-

RC2/AN6/C12IN2-/P1D

PIC16F616/16HV616
