SAMTEC TMM-103-01-G-S-SM 板至板连接, 单路, TMM系列, 3 触点, 针座, 2 mm, 表面安装 , 1 排
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
封装信息在P3
导航目录
TMM-103-01-G-S-SM数据手册
Page:
of 3 Go
若手册格式错乱,请下载阅览PDF原文件

C
DO NOT
SCALE FROM
THIS PRINT
TMM-1XX-XX-XX-X-SM-XX-X
TERMINAL SPEC
-01: USE T-1S13-07-X-2
-04: USE T-1S13-04-X-2
-05: USE T-1S13-21-X-2
-06: USE T-1S13-08-X-2
(SEE NOTE 8)
BODY SPECIFICATION
-S: SINGLE (TMM-50-S)
-D: DOUBLE (TMM-50-D)
NO. OF POSITIONS PER ROW
-02 THRU -40
OPTION
POLARIZED SPECIFY POS-XX AS
POS TO BE OMITTED
PLATING SPECIFICATION
-G: GOLD, 30 Au / 50Ni MIN ON
CONTACT , 3Au / 50Ni MIN ON TAIL
-T: MATTE TIN CONTACT AND TAIL
-S: SELECTIVE, 30 Au / 50Ni MIN ON
CONTACT MATTE TIN TAIL
-L: LIGHT SELECTIVE, 15 Au / 50 Ni MIN
ON CONTACT, MATTE TIN TAIL
-F: FLASH SELECTIVE, 3 Au / 50 Ni MIN
ON CONTACT, MATTE TIN TAIL
-H: HEAVY GOLD, 30 Au / 50Ni MIN ON
CONTACT, 3 Au / 50Ni MIN ON TAIL
-SM: SELECTIVE, 30 Au / 50 Ni MIN
ON CONTACT, MATTE TIN TAIL
-TM: MATTE TIN CONTACT AND TAIL
-LM: LIGHT SELECTIVE, 15 Au / 50Ni MIN
ON CONTACT, MATTE TIN TAIL
-FM: FLASH SELECTIVE, 3 Au / 50 Ni MIN
ON CONTACT, MATTE TIN TAIL
OPTION
-P: PICK & PLACE PAD
(AVAILABLE ON POSITIONS
-03 THRU -40)(SEE SHEET 2, FIG 2)
-M: METAL PICK & PLACE PAD
(SEE SHEET 2, FIG 2)(4 POS. MIN)
(-T & -TM PLATING WITH -M
OPTION AVAILABLE TO EXISTING
CUSTOMERS ONLY AS OF REV BP.
DO NOT DESIGN IN)
-A: ALIGNMENT PIN
(SEE SHEET 2, FIG 3)
(5 POS. PER ROW MINIMUM)
(NOT AVAILABLE ON SINGLE
BODY SPECIFICATION)
-TR: TAPE & REEL (AVAILABLE ON
POS -03 THRU 40)
(SEE SHEET 3)
OPTION
-SM: SURFACE MOUNT
.155
REF
3.937
2
MAX SWAY
(EITHER DIRECTION)
01
02
79
80
C
.258
REF
6.548
90°
-
0°
+
4°
.050
-
.010
+
.000
1.270
-
0.254
0.000
(SEE NOTE 6)
.07874
±.005
2.000
±0.127
POST AREA
(SEE NOTE 7& 9)
C
C
C
-D
2
MAX TOE
(EITHER DIRECTION)
C
.006 [.15]
.059
REF
1.499
(SEE TABLE 2)
"A"
.020 0.500
SQ. REF. (TYP)
C
2
MAX SWAY
(EITHER DIRECTION)
.078
1.981
REF
[NO. OF POSITIONS x 2.000]+.00/-.25
(NO. OF POSITIONS x .07874)+.000/-.010
([NO. OF POS x [2.000] - [2.000])
{(NO. OF POS x .07874) - .07874}±.005
2
MAX SWAY
(EITHER DIRECTION)
01
02
39
40
PATENT NUMBERS
5713755 / 5961339
90°
-
0°
+
4°
.050
-
.010
+
.000
1.267
-
0.254
0.000
(SEE NOTE 6)
.190
REF
4.826
C
-S
2
MAX TOE
(EITHER DIRECTION)
POST AREA
(SEE NOTE 7 & 9)
C
.006 [.15]
FIG 1
C
BT
TABLE 2
LEAD STYLE
"A" POST
"B" (OAL)
"C"
-01
.126 [3.20] .302 [7.67] .100 [2.54]
-04
.075 [1.91] .255 [6.48] .100 [2.54]
-05
.065 [1.65] .323 [8.20] .080 [2.03]
-06
.168 [4.27] .476 [12.09] .100 [2.54]
SHEET OF
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS ANGLES
.XX:
.01 2
.XXX:
.005
.XXXX:
.0020

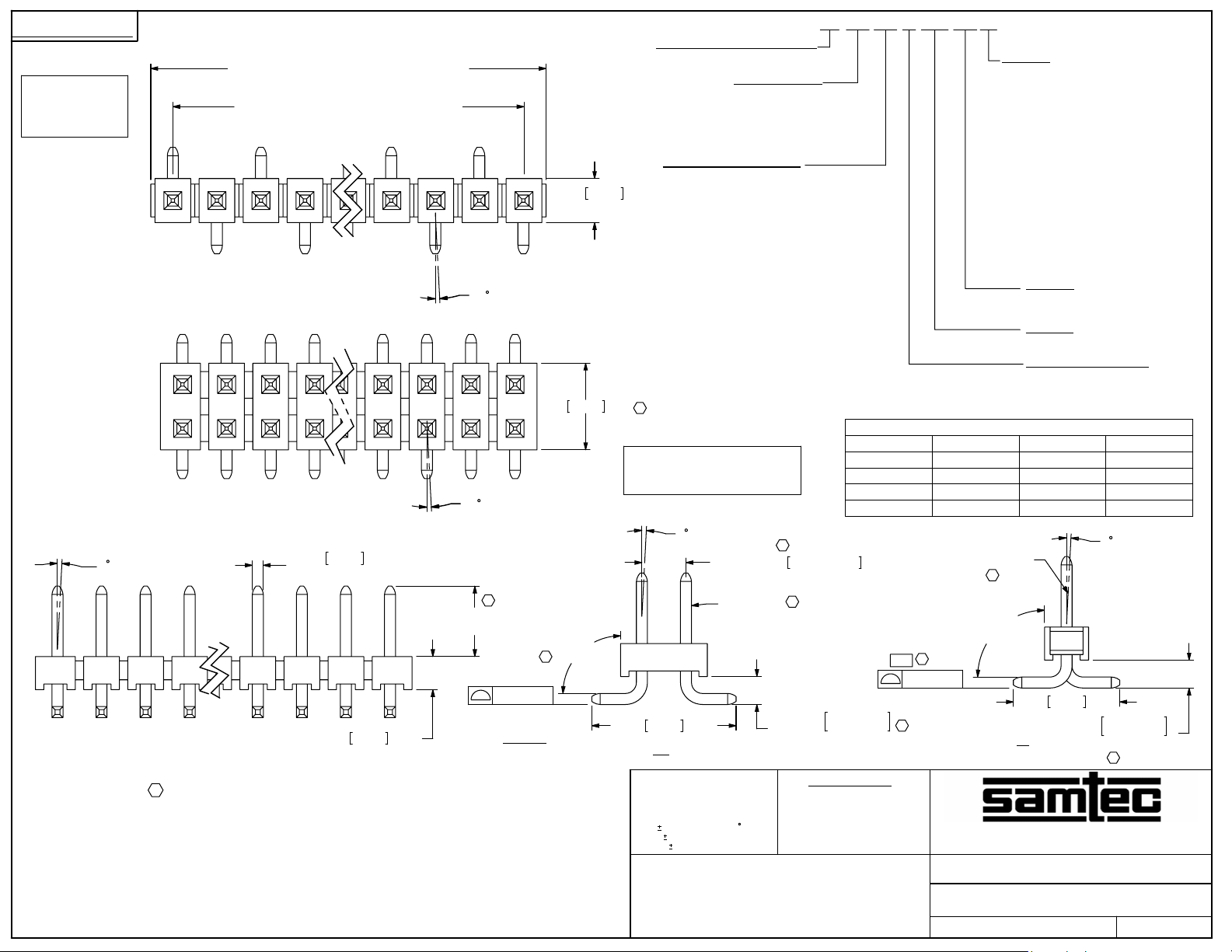

2MM TERMINAL STRIP ASSEMBLY
BY:
TMM-1XX-XX-XX-X-SM-XX-X
DWG. NO.
DESCRIPTION:
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
DO NOT SCALE DRAWING
REIDINGER
05-22-1991
3
1
SHEET SCALE: 4:1
F:\DWG\MISC\MKTG\TMM-1XX-XX-XX-X-SM-XX-X-MKT.SLDDRW
MATERIAL
BODIES:
LCP UL 94 VO, COLOR BLACK
TERMINALS:
PHOSPHER BRONZE
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733 FAX: 812-948-5047
e-Mail info@SAMTEC.com code 55322
NOTES:
1. REPRESENTS A CRITICAL DIMENSION.
2. MAX. PIN ROTATION IN BODY: 2°
3. PUSHOUT FORCE SHALL BE 1 lb MIN.
4. ALL DIMENSIONS IN BRACKETS [ ] TO BE MILLIMETERS.
5. PACKAGE POSITIONS 03-40 IN TUBES; LAYER PACKAGE -02 POSITION.
6. .050 [1.27] DIMS TO BE CHECKED AT BEND RADIUS, NOT AT END OF PIN
7. PINS TO BE INSERTED TAIL SIDE FIRST TO AVOID SCRATCHES ON
CONTACT
8. SHEAR TAILS FOR -05 & -06 LEAD STYLE.
9. NO BANDOLIER MARKS ARE ALLOWED IN THE POST AREA.
10. MAX. CUT FLASH: .010 [.25]
REVISION BU
