SDA
SCL
ALERT
GND
V+
A0
A1
A2
1
2
3
4
8
7
6
5
3
TMP275
www.ti.com.cn
ZHCSA58E –JUNE 2006–REVISED NOVEMBER 2015
Copyright © 2006–2015, Texas Instruments Incorporated

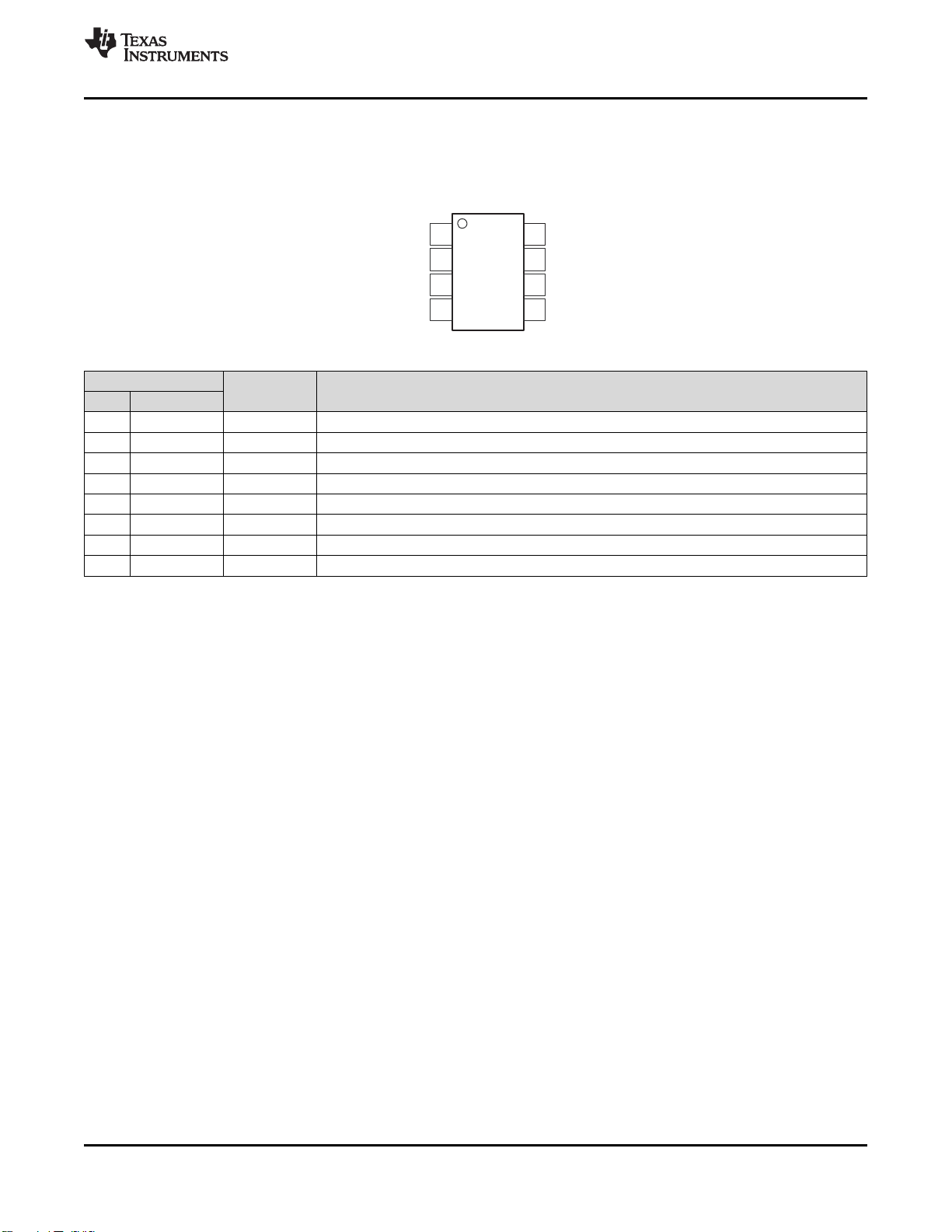

5 Pin Configuration and Functions
D and DGK Packages
8-Pin SOIC and 8-Pin VSSOP
Top View
Pin Functions
PIN
I/O DESCRIPTION
NO. NAME
1 SDA I/O Serail data. Open-drain output; requires a pullup resistor.
2 SCL I Serial clock. Open-drain output; requires a pullpup resistor.
3 ALERT O Overtemperature alert. Open-drain output; requires a pullup resistor.
4 GND — Ground
5 A2 I Address select. Connect to GND or V+.
6 A1 I Address select. Connect to GND or V+.
7 A0 I Address select. Connect to GND or V+.
8 V+ I Supply voltage, 2.7 to 5.5 V
