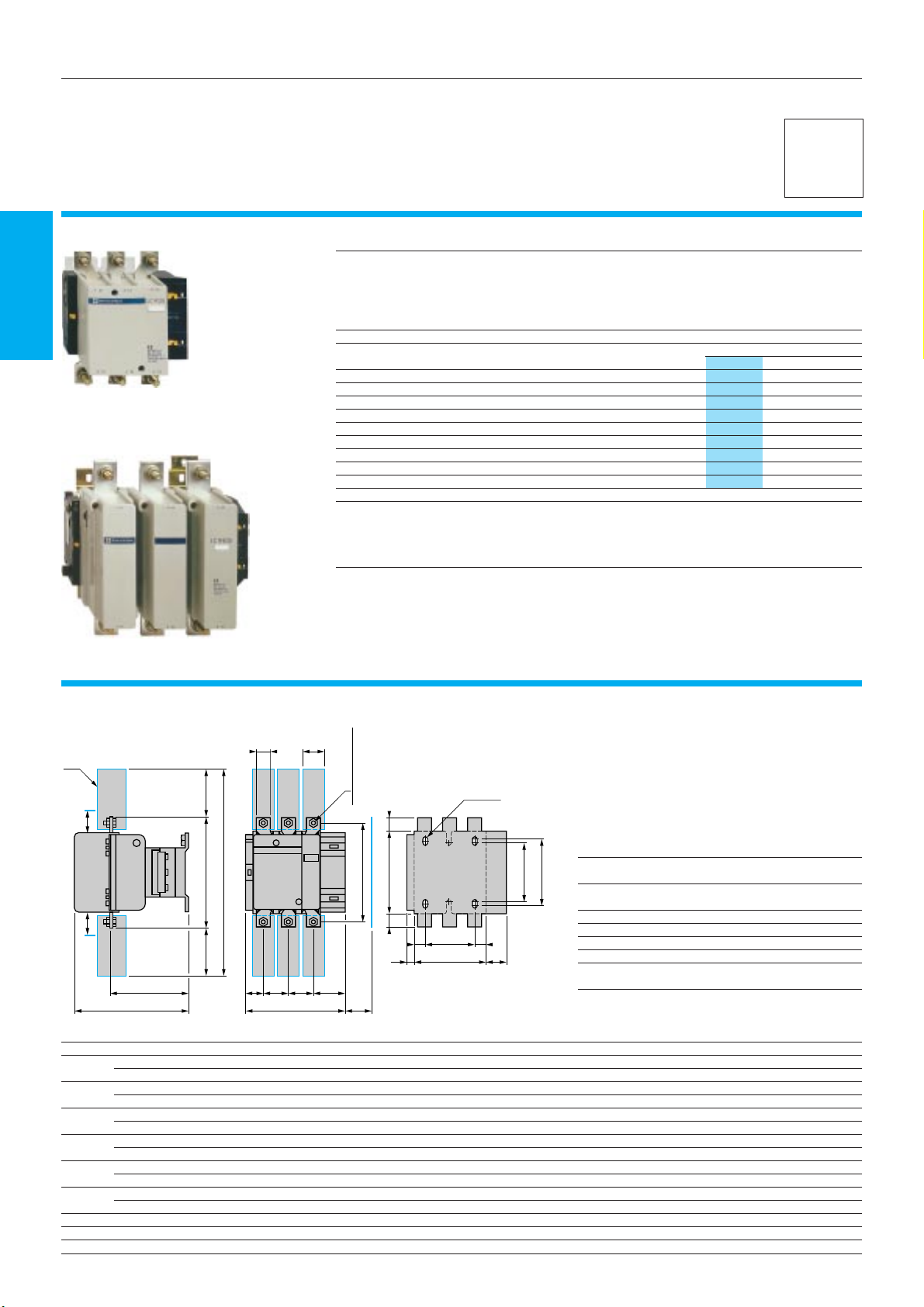

1/56
Te
1
Contactors
F 3-pole contactors for motor control, 115 to 780 A
Utilisation category AC-3
Control circuit : a.c. or d.c.
References
3-pole contactors
Standard power ratings Rated operational Basic reference. (2) Weight
of 3-phase motors current in AC-3
50/60 Hz in category AC-3
Screw fixing,
220 V 380 V 660 V up to cabling
230 V 400 V 415 V 440 V 500 V 690 V 1000 V 440 V (1)
kW kW kW kW kW kW kW A kg
30 55 59 59 75 80 65 115 LC1-F115 3.430
40 75 80 80 90 100 65 150 LC1-F150 3.430
55 90 100 100 110 110 100 185 LC1-F185 4.650
63 110 110 110 129 129 100 225 LC1-F225 4.750
75 132 140 140 160 160 147 265 LC1-F265 7.440
100 160 180 200 200 220 160 330 LC1-F330 8.600
110 200 220 250 257 280 185 400 LC1-F400 9.100
147 250 280 295 355 335 335 500 LC1-F500 11.350
200 335 375 400 400 450 450 630 LC1-F630 18.600
220 400 425 425 450 475 450 780 LC1-F780 39.500
Note : auxiliary contact blocks and modules : see pages 1/66 and 1/67.
(1) Up to rating LC1-F630, power terminals may be protected by the addition of shrouds, to be ordered
separately (see page 1/69).
(2) Coils to be ordered separately :
– a.c. supply, see pages 1/72 and 1/73
– d.c. supply, see pages 1/74 and 1/75.
Other versions Please consult your Regional customer centre.
LC1-F115 to F330
X1 = Minimum electrical clearance according to operat-
ing voltage and breaking capacity
LC1- 200 ... 500 V 600 ... 1000 V
F115, F150 10 15
F185 10 15
F225, F265 10 15
F330 10 15
(1) Power terminal protection shroud (see page 1/69)
LC1- abb1b2c f GG1 J J1 LMPQQ1SS1YZ
F115 3P 163.5 162 137 265 171 131 106 80 106 120 107 147 37 29.5 60 20 26 44 13.5
4P 200.5 162 137 265 171 131 143 80 106 120 107 147 37 29.5 60 20 26 44 13.5
F150 3P 163.5 170 137 301 171 131 106 80 106 120 107 150 40 26 57.5 20 34 44 13.5
4P 200.5 170 137 301 171 131 143 80 106 120 107 150 40 26 55.5 20 34 44 13.5
F185 3P 168.5 174 137 305 181 130 111 80 106 120 113.5 154 40 29 59.5 20 34 44 13.5
4P 208.5 174 137 305 181 130 151 80 106 120 113.5 154 40 29 59.5 20 34 44 13.5
F225 3P 168.5 197 137 364 181 130 111 80 106 120 113.5 172 48 21 51.5 25 44.5 44 13.5
4P 208.5 197 137 364 181 130 151 80 106 120 113.5 172 48 17 47.5 25 44.5 44 13.5
F265 3P 201.5 203 145 375 213 147 142 96 106 120 141 178 48 39 66.5 25 44.5 38 21.5
4P 244.5 203 145 375 213 147 190 96 106 120 141 178 48 34 66.5 25 44.5 38 21.5
F330 3P 213 206 145 375 219 147 154.5 96 106 120 145 181 48 43 74 25 44.5 38 20.5
4P 261 206 145 375 219 147 202.5 96 106 120 145 181 48 43 74 25 44.5 38 20.5
f = minimum distance required for coil removal
LC1-F630
LC1-F225
c
or
a
J
J1
b1 ==
G1
GZ
= =
Y
3xØ6,5
L
c
(1)
= b =
b2
X1X1
S1
Q
a
PPQ1
f
M
S
F115 M6x25
F150 M8x25
F185 M8x25
F225 M10x35
F265 M10x35
F330 M10x35
