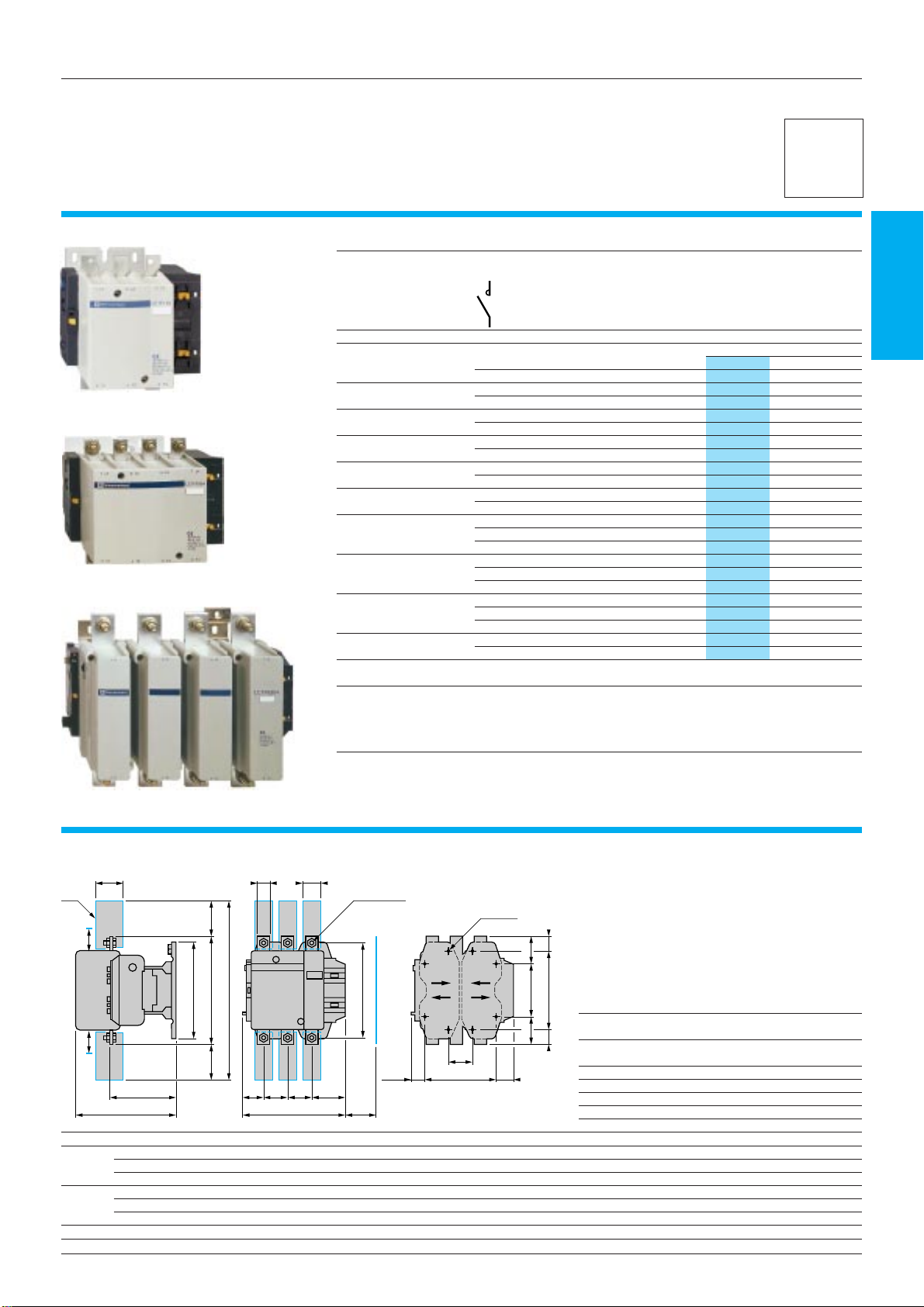

Contactors
F contactors for heating, lighting, etc., 200 to 1600 A
Utilisation category AC-1
Control circuit : a.c. or d.c.
References
2, 3 and 4-pole contactors
Maximum Number Basic reference. (2) Weight
current of poles
in AC-1
(θ ≤ 40 °C) Screw fixing,
cabling
(1)
A kg
200 3 LC1-F115 3.430
4 LC1-F1154 3.830
250 3 LC1-F150 3.430
4 LC1-F1504 3.830
275 3 LC1-F185 4.650
4 LC1-F1854 5.450
315 3 LC1-F225 4.750
4 LC1-F2254 5.550
350 3 LC1-F265 7.440
4 LC1-F2654 8.540
400 3 LC1-F330 8.600
4 LC1-F3304 9.500
500 2 LC1-F4002 8.000
3 LC1-F400 9.100
4 LC1-F4004 10.200
700 2 LC1-F5002 9.750
3 LC1-F500 11.350
4 LC1-F5004 12.950
1000 2 LC1-F6302 15.500
3 LC1-F630 18.600
4 LC1-F6304 21.500
1600 3 LC1-F780 39.500
4 LC1-F7804 48.000
Note : auxiliary contact blocks and modules : see pages 1/66 and 1/67.
(1) Up to rating LC1-F630, power terminals may be protected by the addition of shrouds, to be ordered
separately (see page 1/69).
(2) Coils to be ordered separately :
– a.c. supply, see pages 1/72 and 1/73
– d.c. supply, see pages 1/74 and 1/75.
Other versions Please consult your Regional customer centre.
LC1-F400 and F500
X1 = Minimum electrical clearance according to operat-
ing voltage and breaking capacity
LC1- 200 ... 500 V 600 ... 1000 V
F400 15 20
F500 15 20
(1) Power terminal protection shroud (see page 1/69)
LC1- abb2cf
G* G min G max G1* G1 min G1 max
J LMPQQ1S
F400 2P 213 206 375 219 119 80 66 102 170 156 192 19.5 145 181 48 69 96 25
3P 213 206 375 219 119 80 66 102 170 156 192 19.5 145 181 48 43 74 25
4P 261 206 375 219 119 80 66 150 170 156 240 67.5 145 181 48 43 74 25
F500 2P 233 238 400 232 141 80 66 120 170 156 210 39.5 146 208 55 76 102 30
3P 233 238 400 232 141 80 66 120 170 156 210 39.5 146 208 55 46 77 30
4P 288 238 400 232 141 140 66 175 230 156 265 34.5 146 208 55 46 77 30
* supplied
f = minimum distance required for coil removal
LC1-F1854
c
or
a
LC1-F6304
G
G123,5 J
120 ==
180 ==
8xØ8,5
L
c
= b =
b2
209
56
(1)
X1X1
Q1
a
PQ P
f
M
44,5S
6xM10x35
LC1-F115
