TS1101-100DB 产品设计参考手册 - Touchstone Semiconductor
制造商:
Touchstone Semiconductor
分类:
开发套件
描述:
TS1101 双向电流感应放大器演示板TS1101 演示板，可选择四个增益选项：25、50、100 和 200。 这些板完全组装有您选择的增益，并经过全面测试。 该板配有 50 mΩ 电阻器。 它们具有五个专用的测试点：RS+、RS-、VDD、SIGN 和输出电压。 这些板包括位于 VBATT 输入引脚的去耦电容器垫和位于 VOUT 输出引脚的 47nF 电容器。该演示板可设置感应双向电流。 TS1101 具有宽输入电压范围 1.6 至 25 V，采用 6 引脚 SOT23 封装。### 注由于 Silicon Labs 收购了 Touchstone Semiconductor，所以该系列产品具有重复的部件号 (TS1101-25DB)。 除了品牌之外，这些板完全相同。### 电流感应放大器电流感应放大器的电压输出与极低值电阻器的电压降成比例，通常在高电流电源导轨。 因此可测量电源导轨的电流。
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
TS1101-100DB数据手册
Page:
of 8 Go
若手册格式错乱，请下载阅览PDF原文件

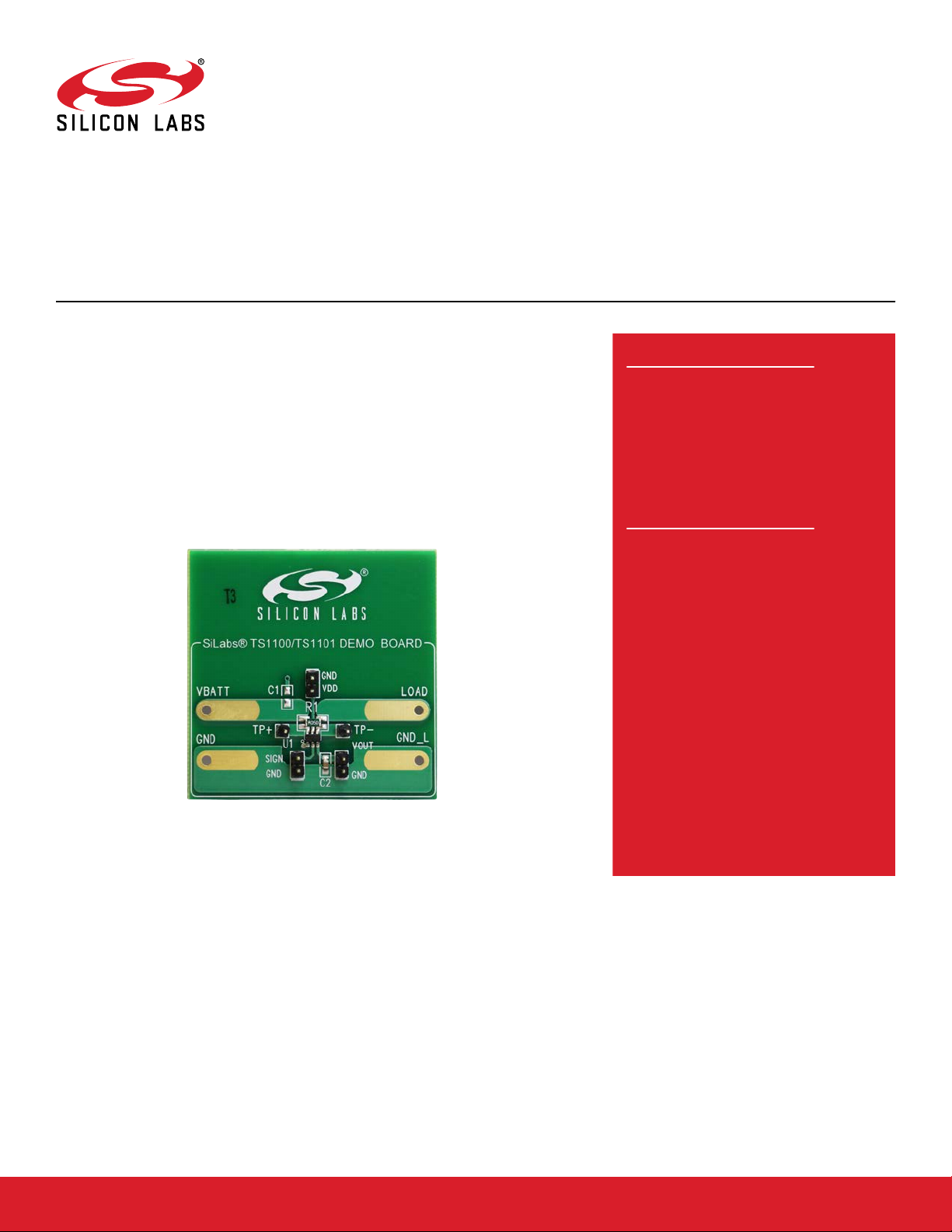

TS1100/01/02/03 Current Sense Amplifier
EVB User's Guide
The TS1100/01/02/03 Unidirectional and Bidirectional Current Sense Amplifiers con-
sume a very low 0.68
μA supply current. The TS1100 and TS1101 high-side current
sense amplifiers (CSA) combine a 100 μV (max) input offset voltage (VOS) and a 0.6%
(max) gain error (GE), with both specifications optimized for any precision current meas-
urement. The TS1102 and TS1103 CSAs combine a 200 μV (max) VOS and a 0.6%
(max) GE for cost-sensitive applications. For all high-side current sensing applications,
the TS1100/01/02/03 CSAs are self-powered and feature a wide input common-mode
voltage range from 2 to 27 V. For the bidirectional CSAs, TS1101 and TS1103, a SIGN
comparator digital output is provided that indicates the direction of current flow. All CSAs
are specified for operation over the -40 ºC to +105 ºC temperature range.
KEY FEATURES
• R
SENSE
: 50 mΩ ± 0.5%
•
Compatible for All Gain Options
• 25 V/V
• 50 V/V
• 100 V/V
• 200 V/V
ORDERING INFORMATION
• TS1100-25DB
•
TS1100-50DB
• TS1100-100DB
• TS1100-200DB
• TS1101-25DB
• TS1101-50DB
• TS1101-100DB
• TS1101-200DB
• TS1102-25DB
• TS1102-50DB
• TS1102-100DB
• TS1102-200DB
• TS1103-25DB
• TS1103-50DB
• TS1103-100DB
• TS1103-200DB
silabs.com | Smart. Connected. Energy-friendly. Rev. 1.0
