PIC16F676-I/ML 用户编程技术手册 - Microchip（微芯）
制造商:
Microchip（微芯）
分类:
微控制器
封装:
QFN-16
描述:
PIC16F630/676 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F630/676 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、1.75 千字节程序存储器、64 字节 RAM 和 128 字节数据 EEPROM。 板载是一个振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 4 MHz 内部振荡器 12 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电检测 (BOD) 监控器计时器 (WDT) 在线串行编程 (ICSP) ### 外设8 通道 10 位模拟到数字转换器 – 仅限 PIC16F676 一个比较器 一个 8 位计时器 一个 16 位计时器 ### PIC16 微控制器
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
引脚图在P1P2P3Hot
电气规格在P21
导航目录
PIC16F676-I/ML数据手册
Page:
of 24 Go
若手册格式错乱，请下载阅览PDF原文件
PIC12F629/675/PIC16F630/676
DS41191D-page 2 © 2005 Microchip Technology Inc.

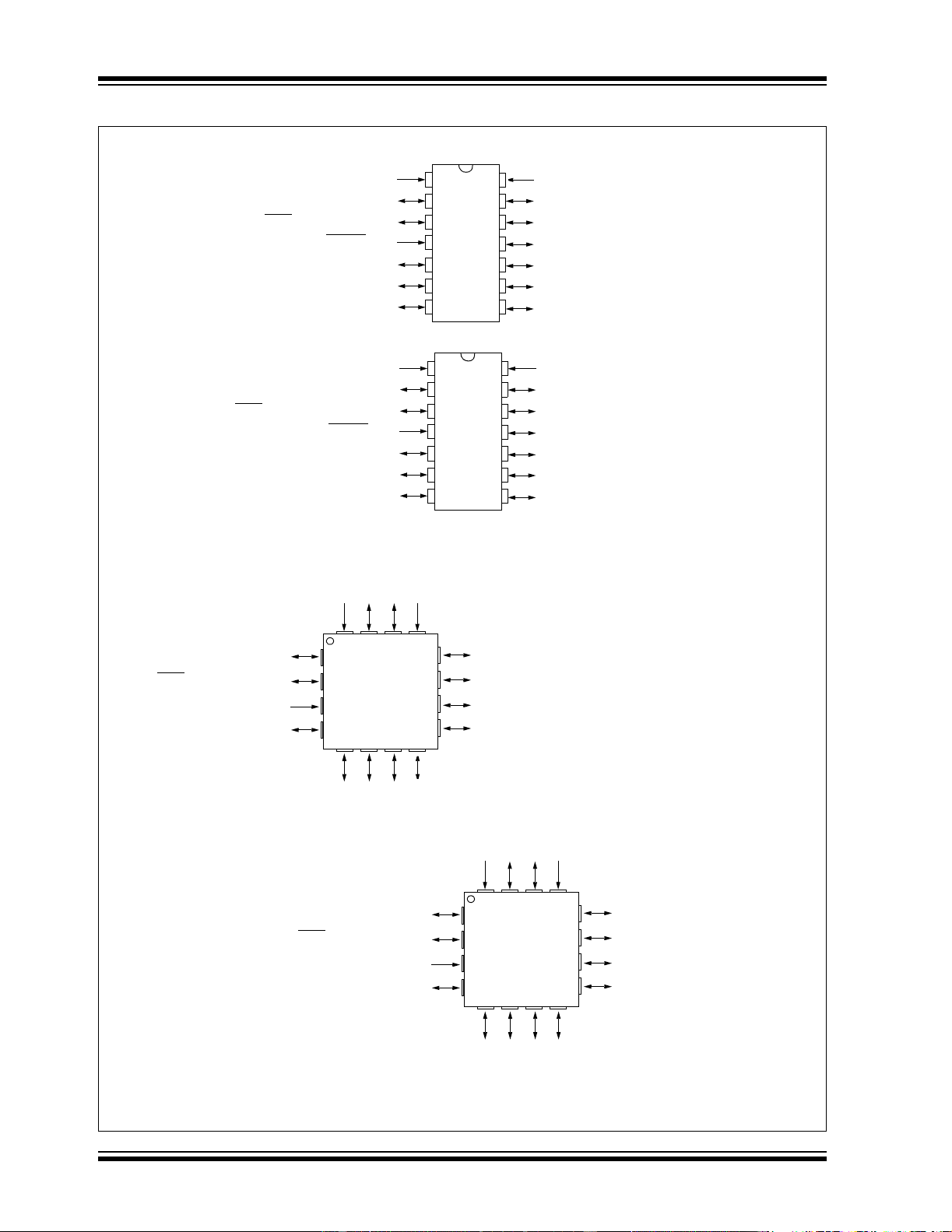

FIGURE 1-2: 14-PIN DIAGRAMS FOR PIC16F630/676
PDIP, SOIC, TSSOP
1
2
3
4
5
6
7
14
13
12
9
11
10
8
PIC16F630
VDD
RA5/T1CKI/OSC1/CLKIN
RA4/T1G/OSC2/CLKOUT
RA3/MCLR/VPP
RC5
RC4
RC3
V
SS
RA0/CIN+/ICSPDAT
RA1/CIN-/ICSPCLK
RA2/COUT/T0CKI/INT
RC0
RC1
RC2
1
2
3
4
5
6
7
14
13
12
9
11
10
8
PIC16F676
VDD
RA5/T1CKI/OSC1/CLKIN
RA4/T1G/OSC2/AN3/CLKOUT
RA3/MCLR/VPP
RC5
RC4
RC3/AN7
V
SS
RA0/AN0/CIN+/ICSPDAT
RA1/AN1/CIN-/V
REF/ICSPCLK
RA2/AN2/COUT/T0CKI/INT
RC0/AN4
RC1/AN5
RC2/AN6
QFN
1
2
3
4
9
10
11
12
5
6
7
8
16
15
14
13
PIC16F630
RA5/T1CKI/OSC1/CLKIN
RA4/T1G
/OSC2/CLKOUT
RA3/MCLR/V
PP
RC5
VDD
NC
NC
V
SS
RA0/C1IN+/ICSPDAT
RA1/CIN-/V
REF/ICSPCLK
RA2/COUT/T0CKI/INT
RC0
RC4
RC3
RC2
RC1
1
2
3
4
9
10
11
12
5
6
7
8
16
15
14
13
PIC16F676
RA5/T1CKI/OSC1/CLKIN
RA4/T1G
/OSC2/CLKOUT
RA3/MCLR/V
PP
RC5
VDD
NC
NC
V
SS
RA0/AN0/C1IN+/ICSPDAT
RA1/AN1/CIN-/V
REF/ICSPCLK
RA2/AN2/COUT/T0CKI/INT
RC0/AN4
RC4
RC3/AN7
RC2/AN6
RC1/AN5
