PIC18F1230/1330
DS39752B-page 2 © 2009 Microchip Technology Inc.

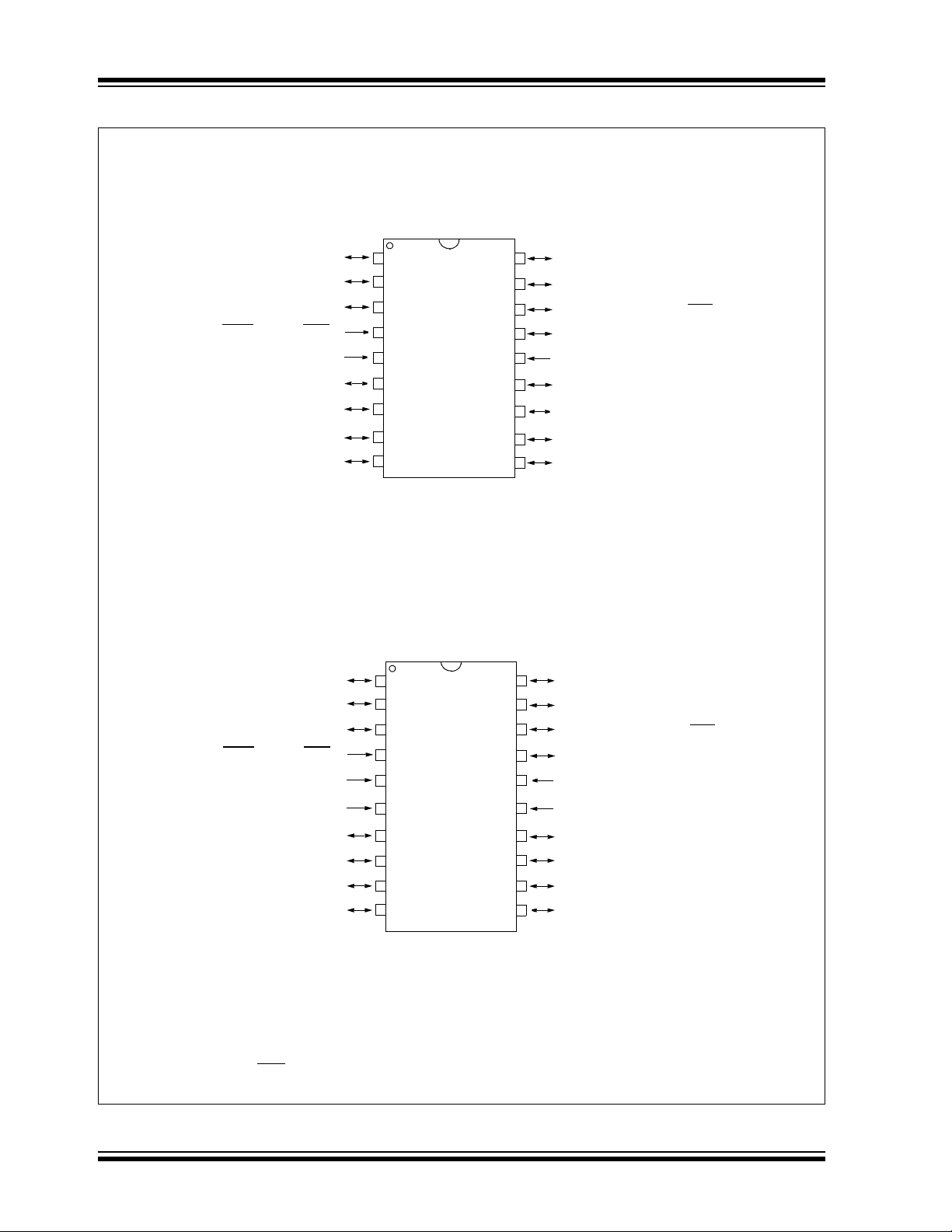

FIGURE 2-1: PIC18F1230/1330 FAMILY PIN DIAGRAMS
18-Pin PDIP, SOIC
2
3
4
5
6
1
8
7
9
RA0/AN0/INT0/KBI0/CMP0
RA1/AN1/INT1/KBI1
RA4/T0CKI/AN2/V
REF+
V
SS/AVSS
RA2/TX/CK
RA3/RX/DT
RB0/PWM0
RB1/PWM1
PIC18F1X30
17
16
15
14
13
18
11
12
10
RB3/INT3/KBI3/CMP1/T1OSI
(1)
RB2/INT2/KBI2/CMP2/T1OSO
(1)
RA7/OSC1/CLKI/T1OSI
(1)
/FLTA
(2)
RA6/OSC2/CLKO/T1OSO
(1)
/AN3
V
DD/AVDD
RB7/PWM5/PGD
RB6/PWM4/PGC
RB5/PWM3
RB4/PWM2
20-Pin SSOP
2
3
4
5
6
1
8
7
9
RA0/AN0/INT0/KBI0/CMP0
RA1/AN1/INT1/KBI1
RA4/T0CKI/AN2/V
REF+
MCLR
/VPP/RA5/FLTA
(2)
VSS
RA2/TX/CK
RA3/RX/DT
RB0/PWM0
RB1/PWM1
PIC18F1X30
17
16
15
14
13
18
11
12
10
RB3/INT3/KBI3/CMP1/T1OSI
(1)
RB2/INT2/KBI2/CMP2/T1OSO
(1)
RA7/OSC1/CLKI/T1OSI
(1)
/FLTA
(2)
RA6/OSC2/CLKO/T1OSO
(1)
/AN3
RB7/PWM5/PGD
RB5/PWM3
RB4/PWM2
AVSS
RB6/PWM4/PGC
Note 1: Placement of T1OSI and T1OSO depends on the value of the Configuration bit, T1OSCMX of CONFIG3H.
2: Placement of FLTA
depends on the value of the Configuration bit, FLTAMX of CONFIG3H.
20
19
V
DD
AVDD
MCLR/VPP/RA5/FLTA
(2)
