STEP/DIR
Step size
nFAULT
4 to 18 V
Controller
M
+ t
+ -
DRV8846
Stepper
Motor Driver
1 A
1 A
Decay Mode
1/32 µstep
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLLSEK2
DRV8846
ZHCSG92A –JUNE 2014–REVISED MARCH 2017
DRV8846 双双路路 H 桥桥步步进进电电机机驱驱动动器器
1
1 特特性性
1
• 脉宽调制 (PWM) 微步进电机驱动器
– 内置微步进分度器
– 最高 1/32 微步进
– 步进/方向控制
• 多种衰减模式
– AutoTune™技术
– 混合衰减
– 慢速衰减
– 快速衰减
• 可配置关断时间脉宽调制 (PWM) 斩波
– 10、20 或 30μs 关断时间
• 具有自适应消隐时间，可实现平滑步进
• 工作电源电压范围为 4V 至 18V
• 每个 H 桥的满标量程（最大驱动）电流为
1.4A（25°C 时）
• 低电流睡眠模式
• 使用 3 位扭矩 DAC 调节电机电流
• 耐热增强型表面贴装封装
• DRV8303 中的 功能
– VM 欠压闭锁 (UVLO)
– 过流保护 (OCP)
– 热关断 (TSD)
– 故障条件指示引脚 (nFAULT)
2 应应用用
• 打印机
• 扫描仪
• 视频安保摄像机
• 投影仪
3 说说明明
DRV8846 提供适用于摄像机、打印机、投影仪和其他
自动化设备 应用的高度集成步进电机驱动器。此器件
具有两个 H 桥和一个微步进分度器，并且专门用来驱
动一个双极步进电机。每个 H 桥驱动器的输出块都包
含配置为全 H 桥的 N 通道和 P 通道功率 MOSFET，
用于驱动电机绕组。DRV8846 能够驱动高达 1.4A 的
满标量程输出电流（在适当散热并且 T
A
= 25°C
时）。
一个简单的步进/方向接口可轻松连接到控制器电路。
引脚可实现全步进到 1/32 步进模式的电机配置。可以
配置衰减模式以便可以使用自动调优、慢速衰减、快速
衰减和混合衰减。还可以选择 PWM 电流斩波关闭时
间。低功耗睡眠模式可将部分内部电路关断，从而实现
极低的静态电流和功耗。这种睡眠模式可通过专用的
nSLEEP 引脚来设定。
为 UVLO、过流保护、短路保护和过热提供内部保护
功能。通过一个 nFAULT 引脚来指示故障条件。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8846 VQFN (24) 4.00mm × 4.00mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

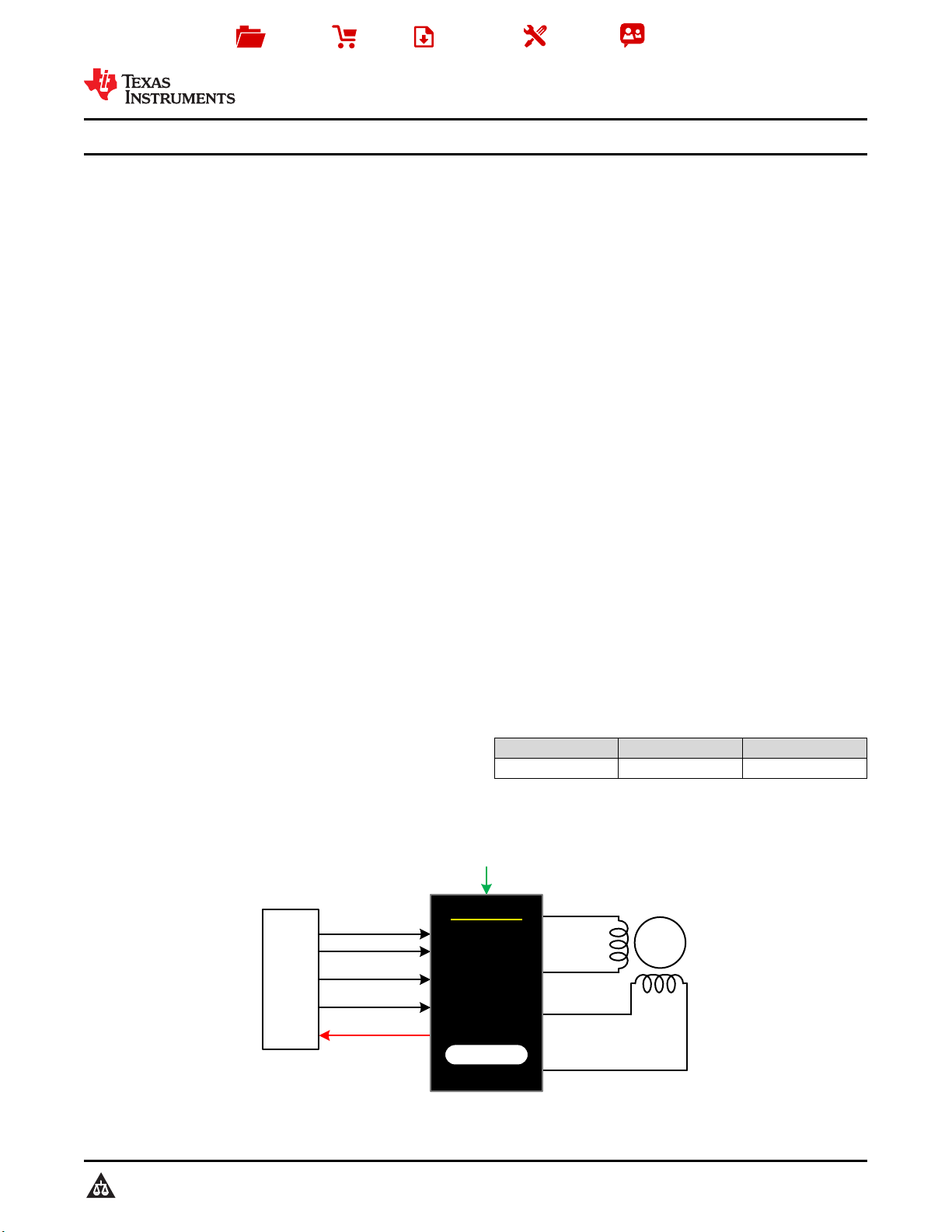

简简化化电电路路原原理理图图
