DRV8302
PWM
8 to 60 V
MCU
N-Channel
MOSFETs
Gate Drive
Sense
3-Phase
Brushless
Gate
Driver
Buck
Converter
HW Control
nFAULT
nOCTW
Vcc (Buck)
Diff Amps
M
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLES267
DRV8302
ZHCS138C –AUGUST 2011–REVISED MARCH 2016
DRV8302 具具有有双双路路分分流流放放大大器器和和
降降压压稳稳压压器器的的三三相相栅栅极极驱驱动动器器 – 硬硬件件控控制制
1
1 特特性性
1
• 8V 至 60V 运行电源电压范围
• 栅极可驱动 1.7A 拉电流和 2.3A 灌电流
• 支持 100% 占空比的自举栅极驱动器
• 6 种或 3 种脉宽调制 (PWM) 输入模式
• 两个增益和偏移可调节的集成分流放大器
• 支持 3.3V 和 5V 接口
• 硬件控制接口
• 保护 特性：
– 可编程死区控制 (DTC)
– 可编程过流保护 (OCP)
– PVDD 和 GVDD 欠压锁定 (UVLO)
– GVDD 过压锁定 (OVLO)
– 过热警告/关断 (OTW/OTS)
– 通过 nFAULT 和 nOCTW 引脚报告
2 应应用用范范围围
• 三相无刷直流 (BLDC) 电机和永磁同步电机
(PMSM)
• 持续正压通气 (CPAP) 和泵
• 电动自行车
• 电动工具
• 机器人和遥控 (RC) 玩具
• 工业自动化
3 说说明明
DRV8302 是一款适用于三相电机驱动应用的栅极驱动
器集成 电路 (IC)。它提供三个半桥驱动器，每个半桥
驱动器可驱动两个 N 沟道金属氧化物半导体场效应晶
体管 (MOSFET)。该器件最高支持 1.7A 拉电流和
2.3A 峰值电流。DRV8302 可通过具有 8V 至 60V 宽
工作电压范围的单一电源供电。它采用自举栅极驱动器
架构和涓流充电电路来支持 100% 占空比。DRV8302
在切换高侧或低侧 MOSFET 时使用自动握手机制，以
防止发生电流击穿。高侧和低侧 MOSFET 的集成
VDS 感测用于防止外部功率级出现过流现象。
DRV8303 具备两个对电流进行精确测量的分流放大
器。这两个放大器支持双向电流感测，最高可提供 3V
可调节输出偏移。
DRV8302 还包括输出和开关频率可调节的集成开关模
式降压转换器。该降压转换器最高可提供 1.5A 的电
流，以满足 MCU 或其他系统的功率需求。
凭借硬件接口可配置不同器件参数，包括死区、过流、
PWM 模式和放大器设置。错误条件通过 nFAULT 和
nOCTW 引脚报告。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
DRV8302
带散热片薄型小
外形尺寸封装
(HTSSOP) (56)
14.00mm x 6.10mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

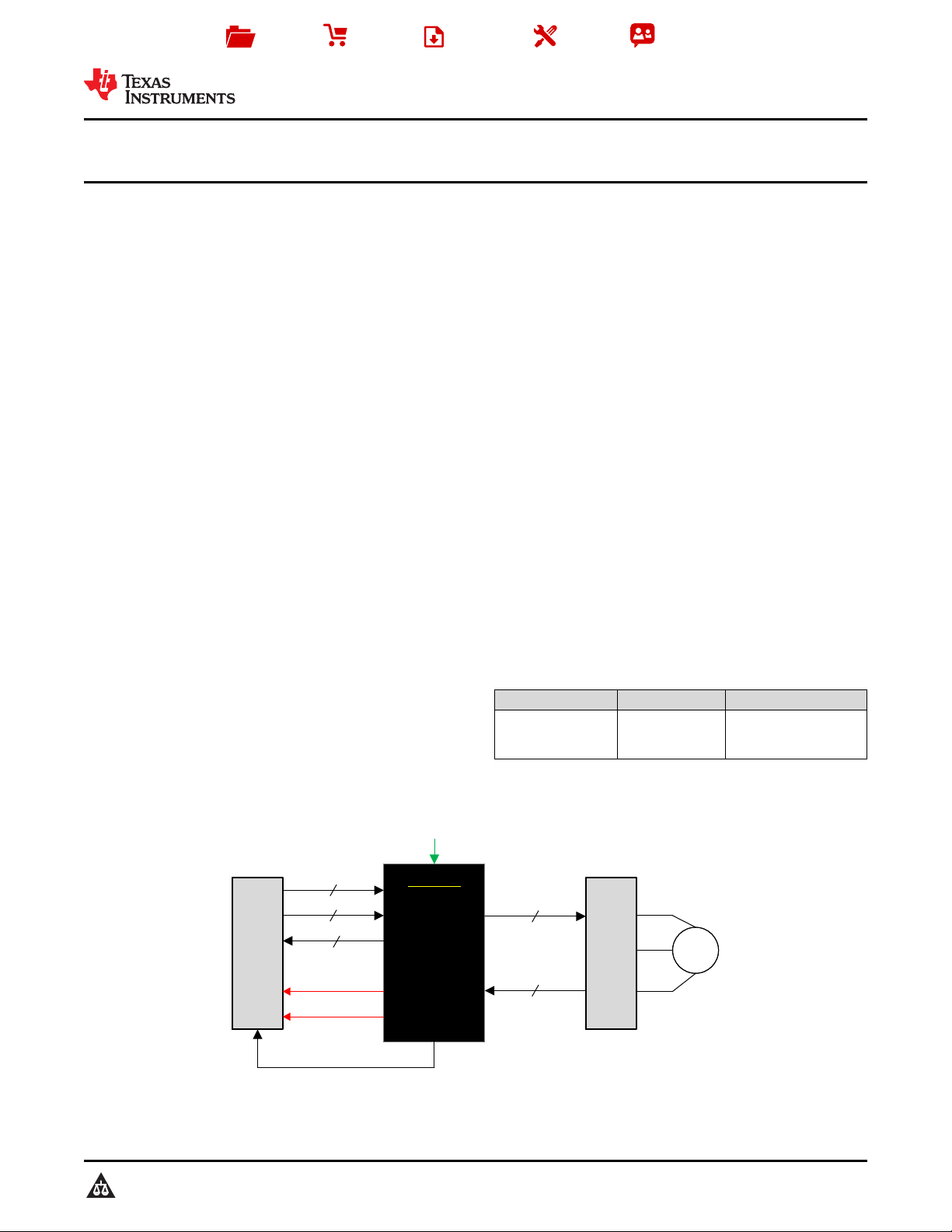

简简化化电电路路原原理理图图
