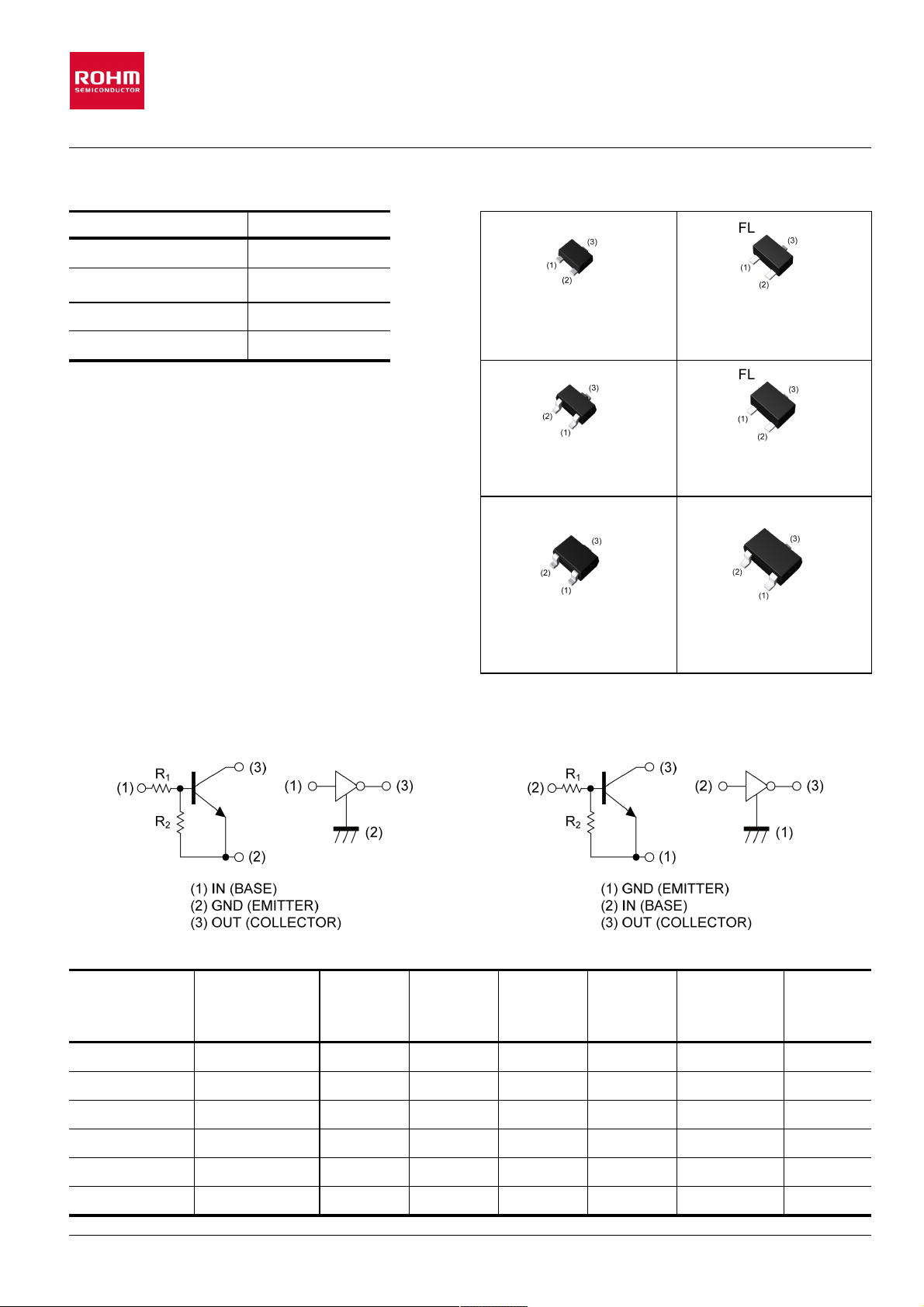

DTC115E series
NPN 100mA 50V Digital Transistor (Bias Resistor Built-in Transistor)
Datasheet
llOutline
Parameter Value
SOT-723 SOT-416FL
V
CC
50V
I
C(MAX.)
100mA
R
1
100kΩ
DTC115EM DTC115EEB
R
2
100kΩ
(VMT3) (EMT3F)
SOT-416 SOT-323FL
llFeatures
1) Built-In Biasing Resistors, R
1
= R
2
= 100kΩ
2) Built-in bias resistors enable the configuration of
an inverter circuit without connecting external
input resistors (see inner circuit) .
3) Only the on/off conditions need to be set
for operation, making the circuit design easy.
4) Complementary PNP Types: DTA115E series
DTC115EE DTC115EUB
(EMT3) (UMT3F)
SOT-323 SOT-346
llApplication
INVERTER, INTERFACE, DRIVER
DTC115EUA DTC115EKA
(UMT3) (SMT3)
llInner circuit
DTC115EM/ DTC115EEB/ DTC115EUB DTC115EE/ DTC115EUA/ DTC115EKA
llPackaging specifications
Part No. Package
Package
size
Taping
code
Reel size
(mm)
Tape width
(mm)
Basic
ordering
unit.(pcs)
Marking
DTC115EM SOT-723 1212 T2L 180 8 8000 29
DTC115EEB SOT-416FL 1616 TL 180 8 3000 29
DTC115EE SOT-416 1616 TL 180 8 3000 29
DTC115EUB SOT-323FL 2021 TL 180 8 3000 29
DTC115EUA SOT-323 2021 T106 180 8 3000 29
DTC115EKA SOT-346 2928 T146 180 8 3000 29
www.rohm.com
© 2016 ROHM Co., Ltd. All rights reserved.
1/10
20160208 - Rev.002
