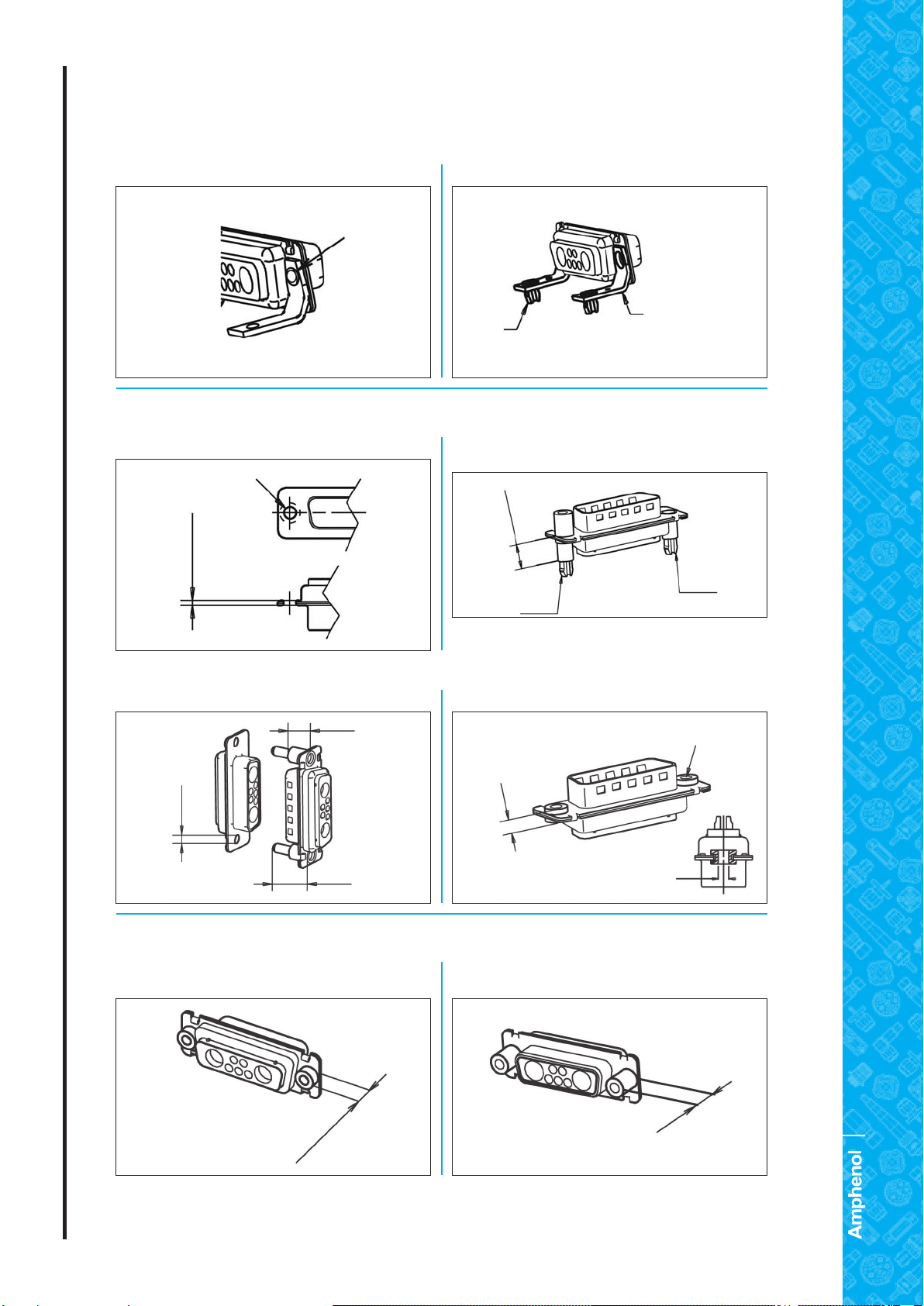

Mounting options
TECHNICAL DATA
6
Right angle version
Connectors come equipped with metal brackets
Straight version
Straight and right angle version
BLANK: 3.10mm (.122”) dia mounting hole
BLANK: 3.10mm (.122”) dia mounting hole
A514: blind mating system FM: float mounting system
RM6: metal brackets + boardlock
RM54: 4-40 threaded
RM53: M3 threaded
RM84: 4-40 threaded
RM83: M3 threaded
4F: 4-40 front female screwlock
3F: M3 front female screwlock
4R: 4-40 rear nut
3R: M3 rear nut
Metal bracket
RM6
1.5 max.
ø3
(.118)
(.137)
(.783)
3.5
(.141 max.)
3.6 max.
ø2.2 (.086)
ø2.25
(.088)
3.4
(.134)
19.9
+ 0.25
0
(.059 max.)
7.2 (.283)
RM8x
RM5x
7.1
(.279)
