Vout
T1
T1
Vin
ISOLATED
FEEDBACK
SSOFF
VCC
REF AGNDPGNDSSRESRT
UVLO
VIN
HO1 BST1
HS1
LO1
CS LO2 HS2
BST2 HO2
COMP
LM5046 PHASE-SHIFTED
FULL-BRIDGE CONTROLLER
WITH INTEGRATED GATE DRIVERS
RD1 RD2
GATE
DRIVE
ISOLATION
SR1
SR2
VCC
VCC
ISOLATION
BOUNDARY
SLOPE RAMP
SSSR
OVP
Q1
Q2
Q3
Q4
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SNVS703
LM5046
ZHCS581H –FEBRUARY 2011–REVISED NOVEMBER 2014
LM5046 具具有有集集成成 MOSFET 驱驱动动器器的的相相移移全全桥桥 PWM 控控制制器器
1
1 特特性性
1
• 适用于小尺寸、高密度电源转换器的高度集成控制
器
• 高电压启动稳压器
• 智能同步整流器启动允许线性导通至预偏置负载
• 同步整流器在欠压锁定 (UVLO) 模式和断续模式下
禁用
• 两个可编程的独立死区调节支持零电压转换
• 四个 2A 高电流桥式栅极驱动器
• 高带宽光电耦合器接口
• 可针对电流模式控制或电压模式控制进行配置
• 双模过流保护
• 通过电阻器编程的 2MHz 振荡器
• 可编程线路 UVLO 和 OVP
2 应应用用
• 电动自行车
• 军用：雷达/电子战
• 电源：电信 DC/DC 模块：模拟
• 专用分支交换机 (PBX)
• 太阳能逆变器
• 矢量信号发生器
• 微波炉
• 点对点微波回程
• 电源：电信/服务器 AC/DC 电源：双路控制器：模
拟
• 太阳能微型逆变器
• 陆地集群无线电 (TETRA) 基站
• 洗衣机：低端
3 说说明明
LM5046 脉宽调制 (PWM) 控制器具有 利用电流模式或
电压模式控制实现相移全桥拓扑电源转换器 所需的全
部功能。该器件可由输入电压最高可达 100V 的隔离式
DC-DC 转换器初级侧供电运行。这款高度集成的控制
器 - 驱动器可为四个外部桥式金属氧化物半导体场效应
晶体管 (MOSFET) 提供 2A 双路高侧和低侧栅极驱动
器，同时为次级侧同步整流 MOSFET 提供控制信号。
外部电阻通过编程方式设定死区，以启用初级侧场效应
晶体管 (FET) 的零电压转换。由于同步整流器能够以
智能方式启动，因此支持电源转换器单调导通，即使在
预偏置负载条件下也是如此。其他 功能 包括逐周期电
流限制、断续模式重启、可编程软启动、同步整流软启
动和具有同步和热关断功能的 2MHz 振荡器。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
LM5046
HTSSOP (28) 9.70 mm x 4.40 mm
WSON (28) 5.00mm x 5.00mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

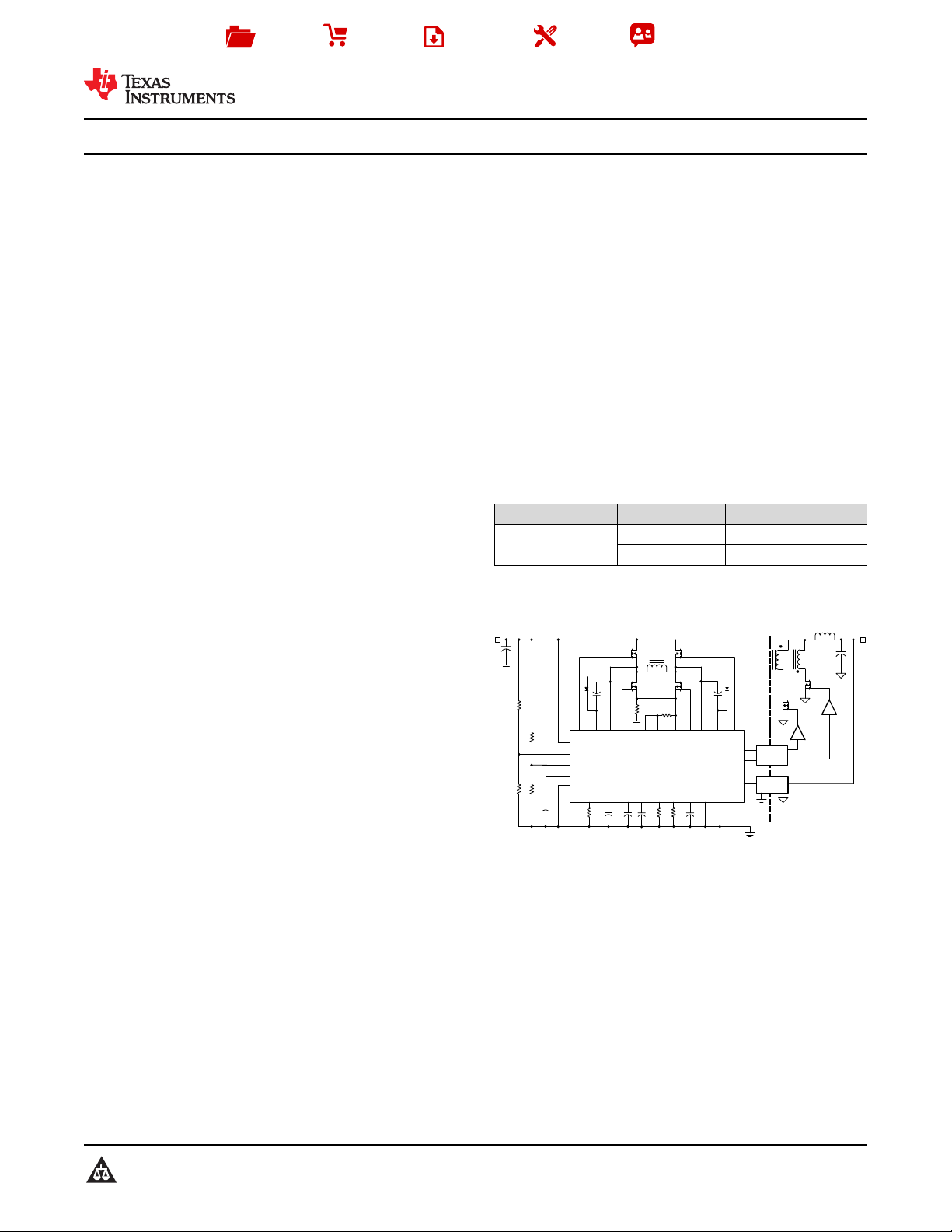

简简化化的的相相移移全全桥桥电电源源转转换换器器
