2010-2016 Microchip Technology Inc. DS40001452F-page 3
PIC16(L)F1516/7/8/9

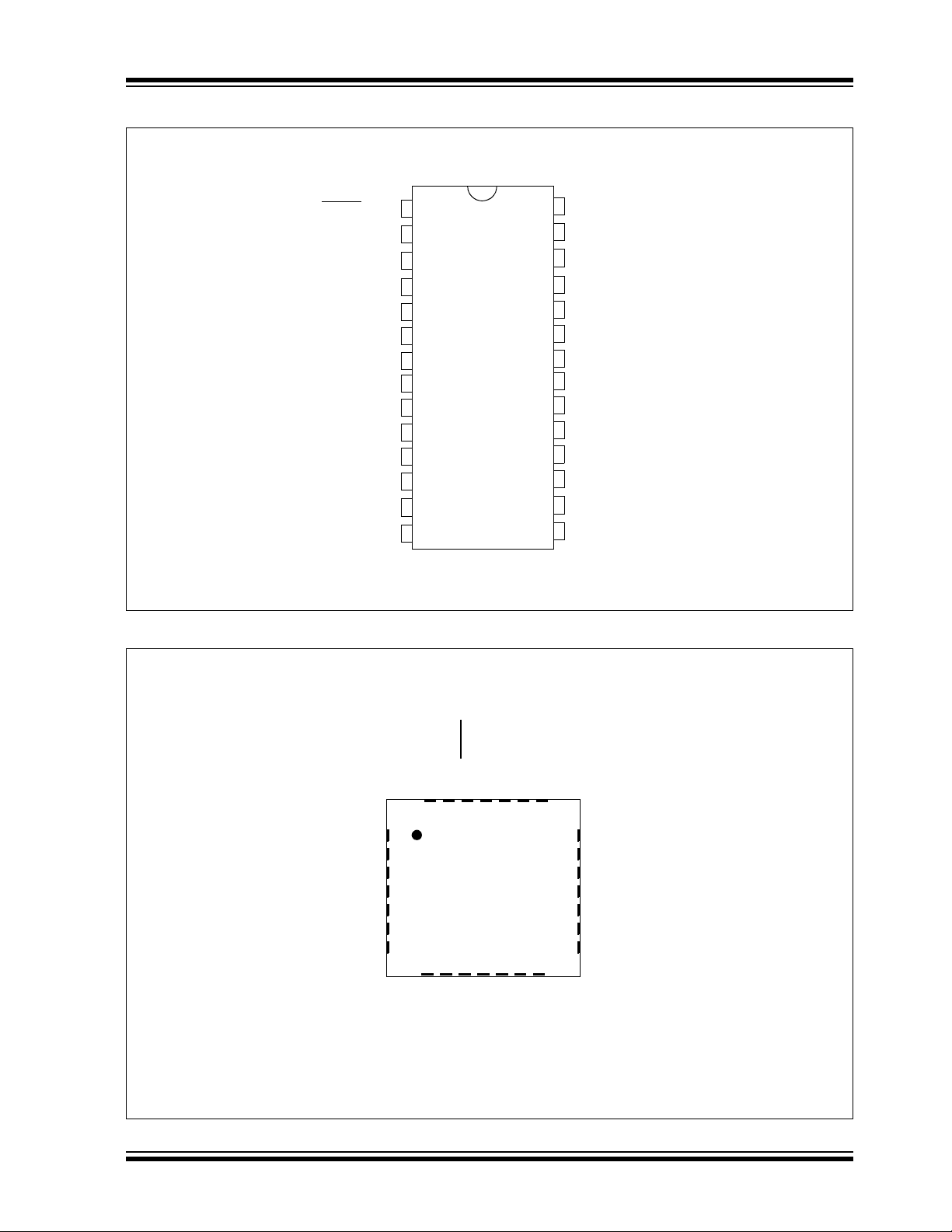

FIGURE 1: 28-PIN SPDIP, SOIC, SSOP PACKAGE DIAGRAM FOR PIC16(L)F1516/1518
FIGURE 2: 28-PIN UQFN (4X4) PACKAGE DIAGRAM FOR PIC16(L)F1516/1518
28-Pin SPDIP, SOIC, SSOP
PIC16F1516/1518
PIC16LF1516/1518
1
2
3
4
5
6
7
8
9
10
VPP/MCLR/RE3
RA0
RA1
RA2
RA3
RA4
RA5
RB6/ICSPCLK
RB5
RB4
RB3
RB2
RB1
RB0
V
DD
VSS
11
12
13
14
15
16
17
18
19
20
28
27
26
25
24
23
22
21
V
SS
RA7
RA6
RC0
RC1
RC2
RC3
RC5
RC4
RC7
RC6
RB7/ICSPDAT
Note: See Table 1 for location of all peripheral functions.
2
3
6
1
18
19
20
21
15
7
16
17
RC0
5
4
RB7/ICSPDAT
RB6/ICSPCLK
RB5
RB4
RB3
RB2
RB1
RB0
V
DD
VSS
RC7
RC6
RC5
RC4
RE3/MCLR
/VPP
RA0
RA1
RA2
RA3
RA4
RA5
V
SS
RA7
RA6
RC1
RC2
RC3
9
10
13
8
14
12
11
27
26
23
28
22
24
25
PIC16F1516/1518
PIC16LF1516/1518
28-Pin UQFN
Note 1: See Table 1 for location of all peripheral functions.
2: It is recommended that the exposed bottom pad be connected to VSS.
