2010-2016 Microchip Technology Inc. DS40001452F-page 5
PIC16(L)F1516/7/8/9

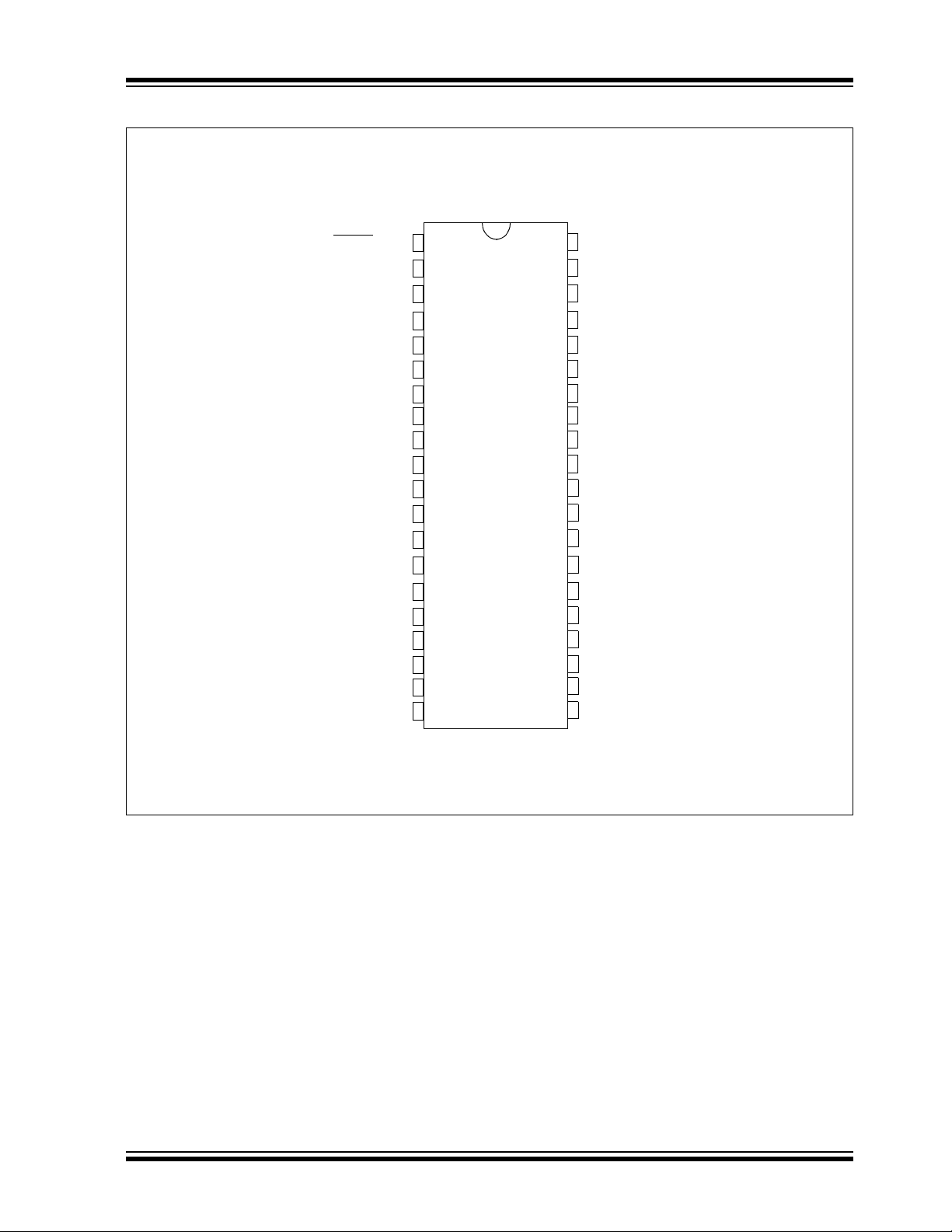

FIGURE 4: 40-PIN PDIP PACKAGE DIAGRAM FOR PIC16(L)F1517/1519
40-Pin PDIP
PIC16F1517/1519
PIC16LF1517/1519
2
3
4
5
6
7
8
9
10
VPP/MCLR/RE3
RA0
RA1
RA2
RA3
RA4
RA5
RE0
RE1
RE2
RB6/ICSPCLK
RB5
RB4
RB3
RB2
RB1
RB0
VDD
VSS
RD2
11
12
13
14
15
16
17
18
19
20
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
V
DD
VSS
RA7
RA6
RC0
RC1
RC2
RC3
RD0
RD1
RC5
RC4
RD3
RD4
RC7
RC6
RD7
RD6
RD5
RB7/ICSPDAT
1
Note 1: See Table 1 for location of all peripheral functions.
