PIC18LF2620-I/SP 其他数据使用手册 - Microchip（微芯）
制造商:
Microchip（微芯）
分类:
微控制器
封装:
DIP-28
描述:
PIC18F2525/2620/4525/4620 8 位微控制器Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。 PIC18F2525/2620/4525/4620 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 75 指令。 这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3968 kb 的 RAM 和 124 kb 的数据 EEPROM。 板载可配置 RC 振荡器。### 微控制器功能40 MHz 最大 CPU 速度 75 指令 - 通过扩展指令集支持 83 指令 31 级硬件堆栈 内部振荡器 - 可选频率范围 8 mHz 至 31 kHz 25 个输入/输出引脚 - PIC18F2525/2620 型号 36 个输入/输出引脚 - PIC18F4525/4620 型号 nanoWatt 技术 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 延长监控计时器 (WDT) 高电压/低电压检测 (HLVD) 模块 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设10 位模拟到数字转换器 (ADC) - PIC18F2525/2620 10 通道；PIC18F4525/4620 13 通道 采集、比较、PWM 模块 - PIC18F2525/2620 x 2、PIC18F4525/4620 x 1 一个增强型采集、比较、PWM 模块 - 仅 PIC18F4525/4620 型号 两个比较器 一个 8 位计时器 三个 16 位计时器 主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 (EUSART) ### PIC18 微控制器展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
引脚图在P4P5P142P143P144P150Hot
典型应用电路图在P167
原理图在P10P12P13P27P43P108P126P130P136P138P143P144
封装尺寸在P387
标记信息在P385P386
封装信息在P385
技术参数、封装参数在P338P340P343P344P345
应用领域在P154P248
电气规格在P9P10P75P236P237P241P242P245
导航目录
PIC18LF2620-I/SP数据手册
Page:
of 412 Go
若手册格式错乱，请下载阅览PDF原文件
PIC18F2525/2620/4525/4620
DS39626E-page 2 © 2008 Microchip Technology Inc.

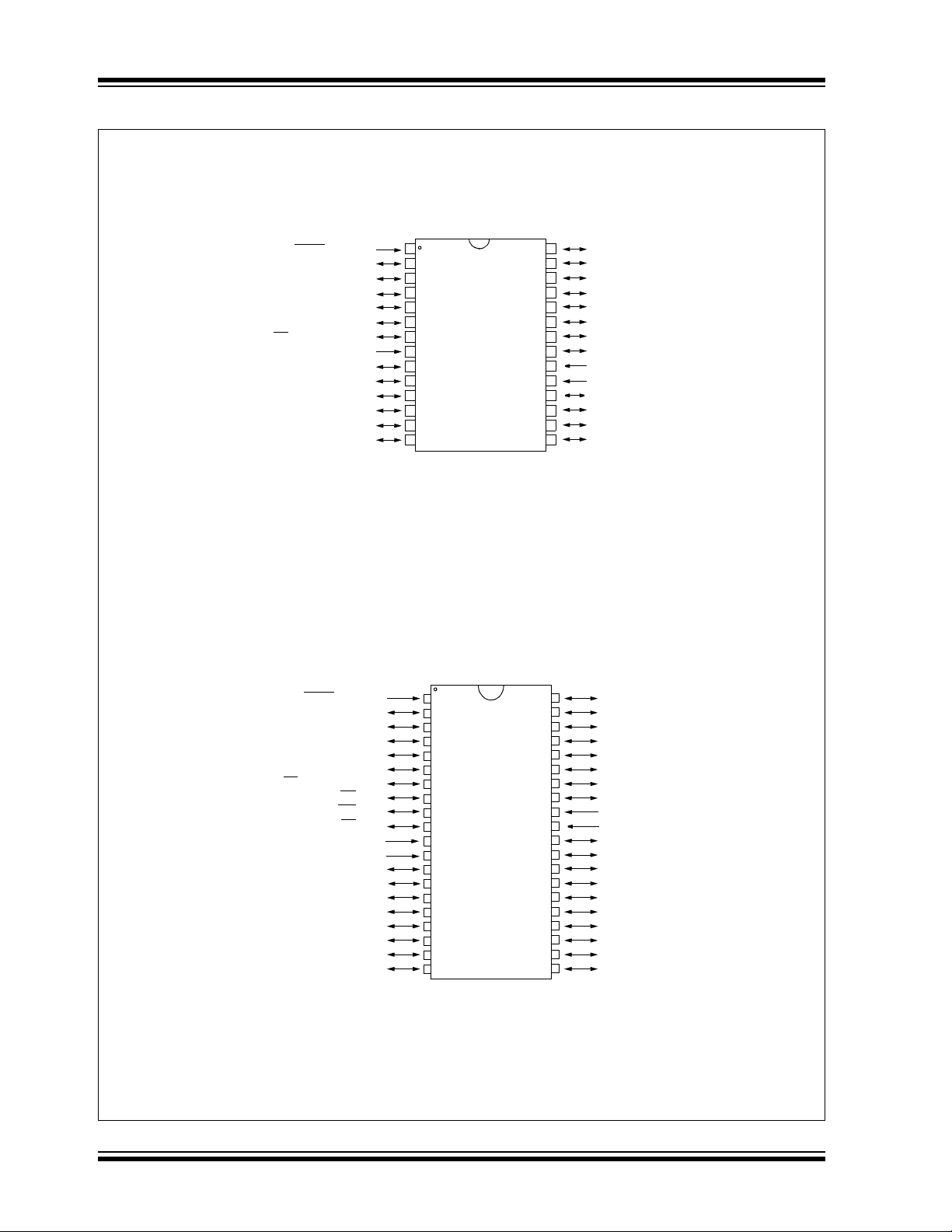

Pin Diagrams
RB7/KBI3/PGD
RB6/KBI2/PGC
RB5/KBI1/PGM
RB4/KBI0/AN11
RB3/AN9/CCP2
(1)
RB2/INT2/AN8
RB1/INT1/AN10
RB0/INT0/FLT0/AN12
V
DD
VSS
RD7/PSP7/P1D
RD6/PSP6/P1C
RD5/PSP5/P1B
RD4/PSP4
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
RD3/PSP3
RD2/PSP2
MCLR/VPP/RE3
RA0/AN0
RA1/AN1
RA2/AN2/V
REF-/CVREF
RA3/AN3/VREF+
RA4/T0CKI/C1OUT
RA5/AN4/SS
/HLVDIN/C2OUT
RE0/RD
/AN5
RE1/WR
/AN6
RE2/CS
/AN7
V
DD
VSS
OSC1/CLKI/RA7
OSC2/CLKO/RA6
RC0/T1OSO/T13CKI
RC1/T1OSI/CCP2
(1)
RC2/CCP1/P1A
RC3/SCK/SCL
RD0/PSP0
RD1/PSP1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
PIC18F4620
PIC18F2620
10
11
2
3
4
5
6
1
8
7
9
12
13
14
15
16
17
18
19
20
23
24
25
26
27
28
22
21
MCLR/VPP/RE3
RA0/AN0
RA1/AN1
RA2/AN2/V
REF-/CVREF
RA3/AN3/VREF+
RA4/T0CKI/C1OUT
RA5/AN4/SS
/HLVDIN/C2OUT
V
SS
OSC1/CLKI/RA7
OSC2/CLKO/RA6
RC0/T1OSO/T13CKI
RC1/T1OSI/CCP2
(1)
RC2/CCP1
RC3/SCK/SCL
RB7/KBI3/PGD
RB6/KBI2/PGC
RB5/KBI1/PGM
RB4/KBI0/AN11
RB3/AN9/CCP2
(1)
RB2/INT2/AN8
RB1/INT1/AN10
RB0/INT0/FLT0/AN12
V
DD
VSS
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
40-Pin PDIP
28-Pin SPDIP, SOIC
PIC18F4525
PIC18F2525
Note 1: RB3 is the alternate pin for CCP2 multiplexing.
