±3
±2
±1
0
1
2
3
±75 ±50 ±25 0 25 50 75 100 125 150
Temperature Error (C)
Temperature (C)
Mean
Mean - 61
Mean + 61
C005
A2
SDA
SCL
GND
ALERT
2
6
8
7
1
A1
A0
V
S
4
3
5
0.01 PF
Two-Wire
Host Controller
TMP75B
1.4 V to 3.6 V
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community

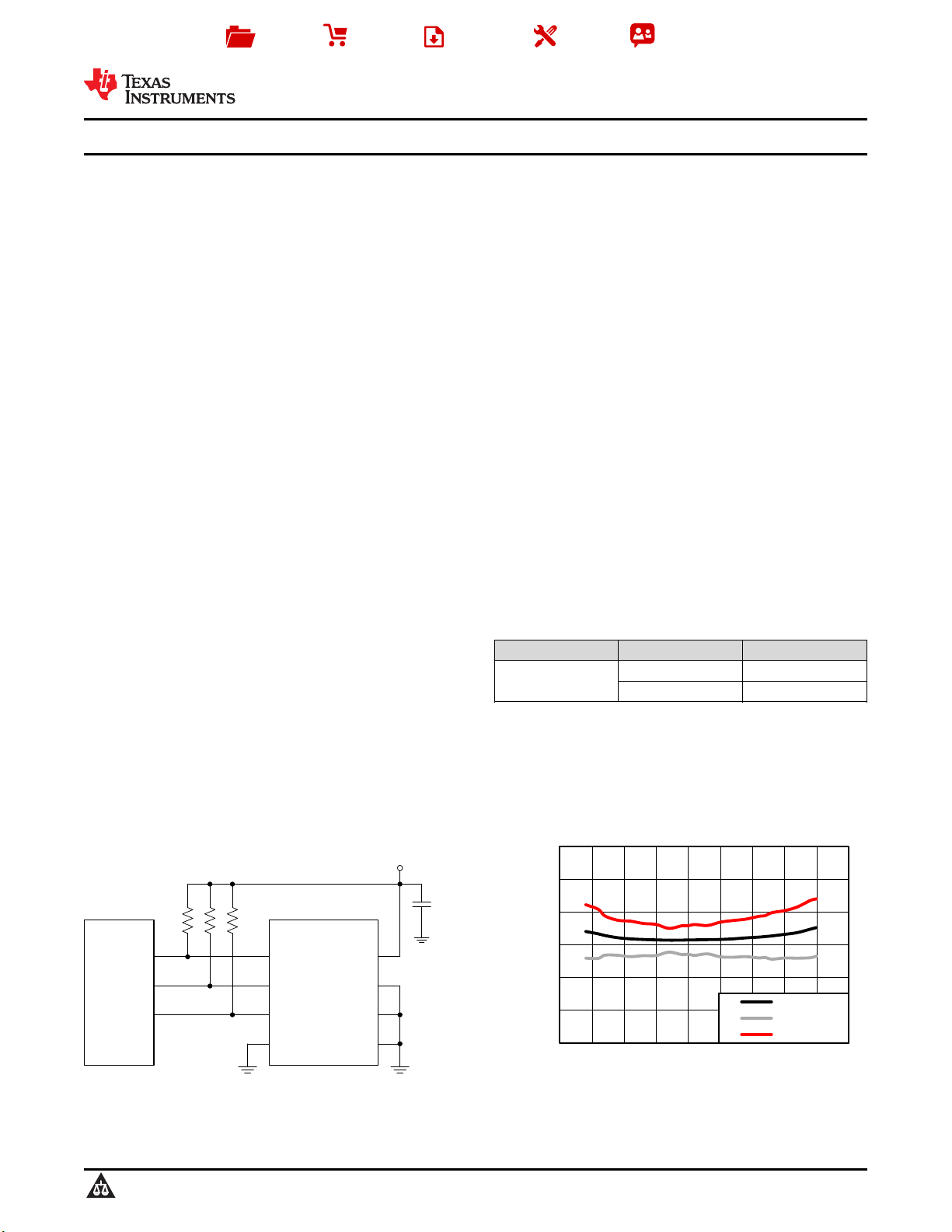

TMP75B
ZHCSCD2B –APRIL 2014–REVISED AUGUST 2014
TMP75B 1.8V 数数字字温温度度传传感感器器，，具具有有两两线线制制接接口口和和报报警警功功能能
1 特特性性 3 说说明明
1
• LM75 和 TMP75 的低压替代产品
TMP75B 是一款集成数字温度传感器，此传感器具有
一个可由 1.8V 电源供电运行的 12 位模数转换器
• 具有标准两线制串行接口的数字输出
(ADC)，并且与行业标准 LM75 和 TMP75 引脚和寄存
• 多达 8 个引脚可编程总线地址
器兼容。 此器件采用 SOIC-8 和 VSSOP-8 两种封
• 具有可编程触发值的过热 ALERT 引脚
装，不需要外部元件便可测温。 TMP75B 能够以
• 用于节省电池电量的关断模式
0.0625°C 的分辨率读取温度，并且可在 -55°C 至
• 针对定制更新率的单次转换模式
+125°C 的温度范围内额定运行。
• 工作温度范围：-55°C 至 +125°C
• 工作电源范围：1.4V 至 3.6V
TMP75B 特有系统管理总线 (SMBus) 和两线制接口兼
• 静态电流：
容性，并且可在同一总线上，借助 SMBus 过热报警功
– 激活时 45μA（典型值）
能支持多达 8 个器件。 可编程温度限值和 ALERT 引
– 关断时 0.3μA（典型值）
脚可使传感器运行为一个独立恒温器，或者一个针对节
• 准确度：
能或系统关断的过热警报器。
– 温度范围 -20°C 至 +85°C 时为 ±0.5°C（典型
厂家校准温度精度和抗扰数字接口使得 TMP75B 成为
值）
其他传感器和电子元器件温度补偿的合适解决方案，而
– -55°C 至 +125°C 范围内为 ±1°C（典型值）
且无需针对分布式温度感测的额外系统级校准或复杂的
• 分辨率：12 位 (0.0625°C)
电路板布局布线。
• 封装：小外形尺寸集成电路 (SOIC)-8 和超薄小外
形尺寸封装 (VSSOP)-8
TMP75B 是多种消费类、计算机、通信、工业和环境
应用热管理和保护的理想选择。
2 应应用用范范围围
器器件件信信息息
(1)
• 服务器和计算机热管理
器器件件名名称称 封封装装 封封装装尺尺寸寸（（标标称称值值））
• 电信设备
SOIC (8) 4.90mm × 3.90mm
• 办公机器
TMP75B
VSSOP (8) 3.00mm × 3.00mm
• 视频游戏控制台
(1) 要了解所有可用封装，请见数据表末尾的封装选项附录。
• 机顶盒
• 电源和电池热保护
• 恒温器控制
• 环境监测和供热通风与空气调节 (HVAC)
• 电机驱动器热保护
温温度度精精度度（（误误差差））与与环环境境温温度度之之间间的的关关系系
简简化化电电路路原原理理图图
1
PRODUCTION DATA information is current as of publication date. Products conform to specifications per the terms of the Texas
Instruments standard warranty. Production processing does not necessarily include testing of all parameters.
English Data Sheet: SBOS706
