1
2
3
6
5
4
TRIPSET1
V
S
HYSTSET
TRIPSET0
GND
OUT
TMP302
www.ti.com
SBOS488C –JUNE 2009–REVISED AUGUST 2015

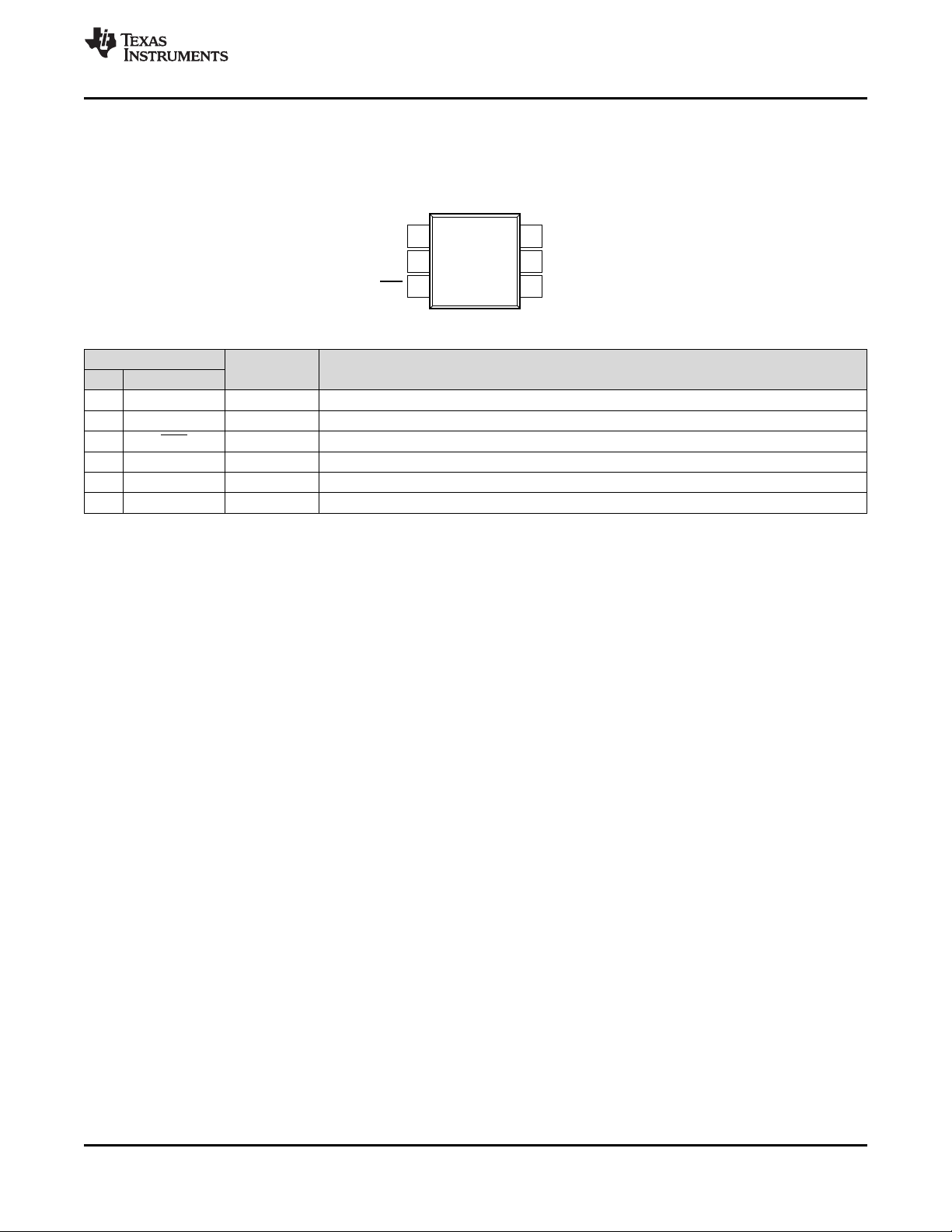

5 Pin Configuration and Functions
DRL Package
6-Pin SOT
Top View
Pin Functions
PIN
I/O DESCRIPTION
NO. NAME
1 TRIPSET0 Digital Input Used in combination with TRIPSET1 to select the temperature at which the device trips
2 GND Ground Ground
3 OUT Digital Output Open drain, active-low output
4 HYSTSET Digital Input Used to set amount of thermal hysteresis
5 V
S
Power Supply Power supply
6 TRIPSET1 Digital Input Used in combination with TRIPSET0 to select the temperature at which the device trips
Copyright © 2009–2015, Texas Instruments Incorporated Submit Documentation Feedback 3
Product Folder Links: TMP302
