1SET
2GND
3OT 4 HYST
5 VCC
Not to scale
3
TMP708
www.ti.com.cn
ZHCS769B –DECEMBER 2011–REVISED DECEMBER 2016
Copyright © 2011–2016, Texas Instruments Incorporated

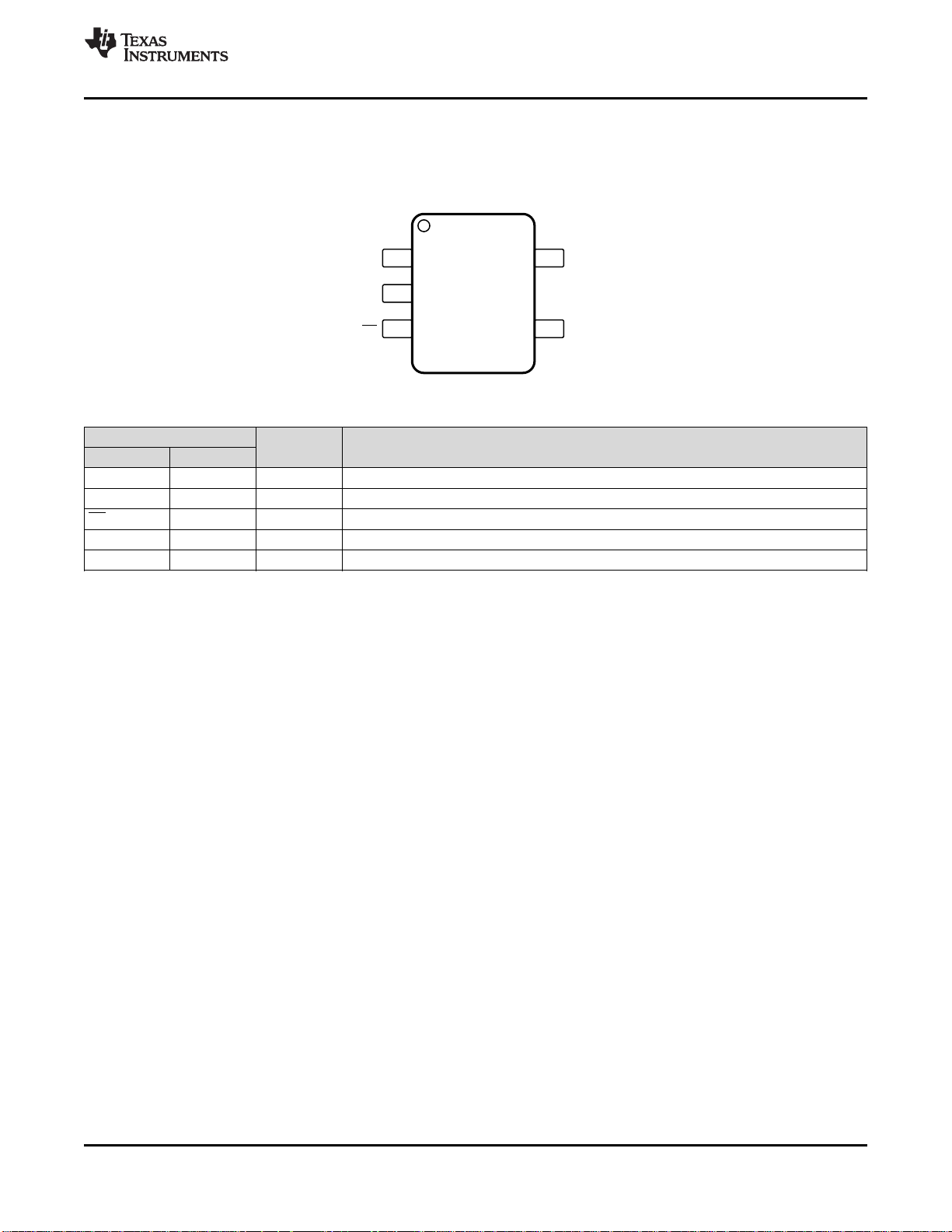

5 Pin Configuration and Functions
DBV Package
5-Pin SOT-23
Top View
Pin Functions
PIN
TYPE DESCRIPTION
NAME NO.
GND 2 Analog power Device ground
HYST 4 Digital input Hysteresis selection. For 10°C, HYST = VCC; for 30°C, HYST = GND.
OT 3 Digital output Open-drain, active low output
SET 1 Analog input Temperature set point. Connect an external 1% resistor between SET and GND.
VCC 5 Analog power Power-supply voltage (2.7 V to 5.5 V)
