器件3D模型

￥ 116.88

TLK1102ERGER 数据手册 - TI（德州仪器）

制造商:

TI（德州仪器）

分类:

接口芯片

封装:

VQFN-24

描述:

11.3 - Gbps的双通道电缆和PC主板均衡器 11.3-Gbps Dual-Channel Cable and PC Board Equalizer

Pictures:

3D模型

符号图

焊盘图

引脚图

产品图

页面导航:

封装尺寸在P26P27P28

封装信息在P26P27P28

应用领域在P32

查看文档

导航目录

封装尺寸在P26 P27 P28
封装信息在P26 P27 P28
应用领域在P32

TLK1102ERGER数据手册

Page:

of 32 Go

PDF下载

若手册格式错乱，请下载阅览PDF原文件

BLOCK DIAGRAM

Output

Buffer

Output

Driver

50 W50 W

VCC

Power-On

Reset

BandgapVoltage

Referenceand

BiasCurrent

Generation

2-WireInterfaceand

ControlLogic

SDA

SCL

DISA

IN[B:A]+

IN[B:A]–

OUT[B:A]–

OUT[B:A]+

SDA

SCL

DISA

Equalizer

Stage

InputBuffer

with

Selectable

Bandwidth

Offset

Cancellation

DISB

LossofSignal

Detection

LOS[B:A]

VCC

GND

MODE

RST

50 W50 W

VCC

ADD0

ADD1

ADD0

ADD1

ADD2

GeneralSettings

De-emphasis

OutputSwing

InputBandwidth

LOS AssertLevel

4-Bit

2 4-Bit´

2 7-Bit´

2 4-Bit´

2 7-Bit´

2 4-Bit´

2 1-Bit´

EqualizationLevel

LOSStatus

FastLOSControl

2 4-Bit´

2 1-Bit´

ControlSettings

TLK1102E

www.ti.com

................................................................................................................................................................................................... SLLS958 – MARCH 2009

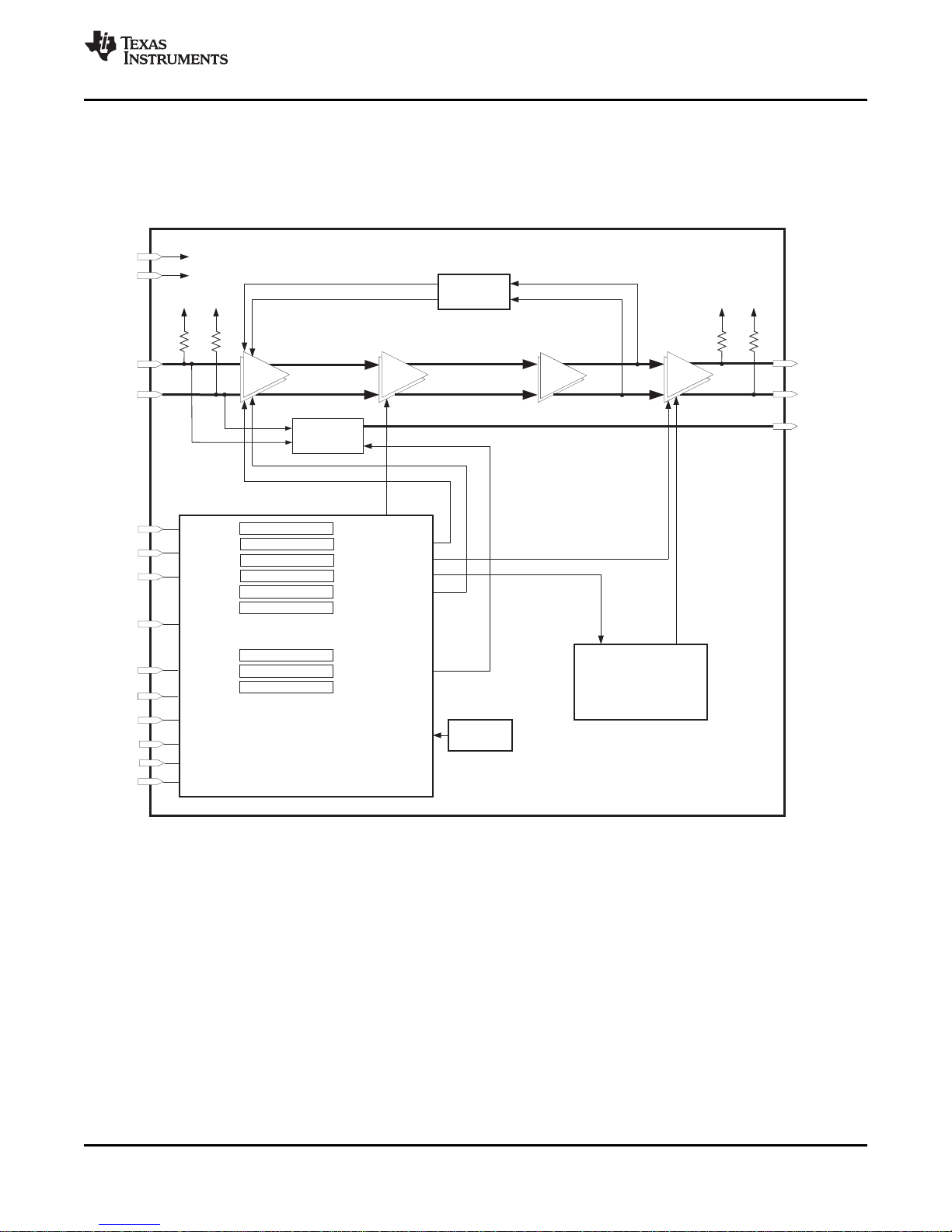

A simplified block diagram of the TLK1102E is shown in Figure 1 for the two-wire serial interface control mode.

This compact, low power, 11.3-Gbps dual-channel equalizer consists of a high-speed data path with an offset

cancellation block combined with an analog input threshold selection circuitry, a loss of signal detection block, a

two-wire interface with a control-logic block, a bandgap voltage reference, and a bias current generation block.

Figure 1. Simplified Block Diagram of the TLK1102E

Product Folder Link(s): TLK1102E

Downloaded from Elcodis.com electronic components distributor
