TLK1102ERGER 数据手册 - TI（德州仪器）

制造商:

TI（德州仪器）

分类:

接口芯片

封装:

VQFN-24

描述:

11.3 - Gbps的双通道电缆和PC主板均衡器 11.3-Gbps Dual-Channel Cable and PC Board Equalizer

Pictures:

3D模型

符号图

焊盘图

引脚图

产品图

页面导航:

封装尺寸在P26P27P28

封装信息在P26P27P28

应用领域在P32

查看文档

导航目录

封装尺寸在P26 P27 P28
封装信息在P26 P27 P28
应用领域在P32

TLK1102ERGER数据手册

Page:

of 32 Go

PDF下载

若手册格式错乱，请下载阅览PDF原文件

PACKAGE

TopView

Exposed ThermalPad

mustbesoldered

toGND

INA+

INA-

GND

INB+

INB-

OUTA+

OUTA-

VCC

OUTB+

OUTB-

GND

VCC

SDA

SCL

MODE

DISB

LOSB

RST

ADD0

ADD1

ADD2

DISA

LOSA

(a) Two-WireSerialInterfaceControlMode

TopView

Exposed ThermalPad

mustbesoldered

toGND

INA+

INA-

GND

INB+

INB-

OUTA+

OUTA-

VCC

OUTB+

OUTB-

GND

VCC

LOSL

POLB

MODE

DISB

LOSB

LN0

LN1

POLA

SWG

DISA

LOSA

(b)PinControlMode1

TopView

Exposed ThermalPad

mustbesoldered

toGND

INA+

INA-

GND

INB+

INB-

OUTA+

OUTA-

VCC

OUTB+

OUTB-

GND

VCC

DEA

DEB

POLB

MODE

DISB

LOSB

LNB

LNA

POLA

SWG

DISA

LOSA

(c)PinControlMode2

TLK1102E

SLLS958 – MARCH 2009 ...................................................................................................................................................................................................

www.ti.com

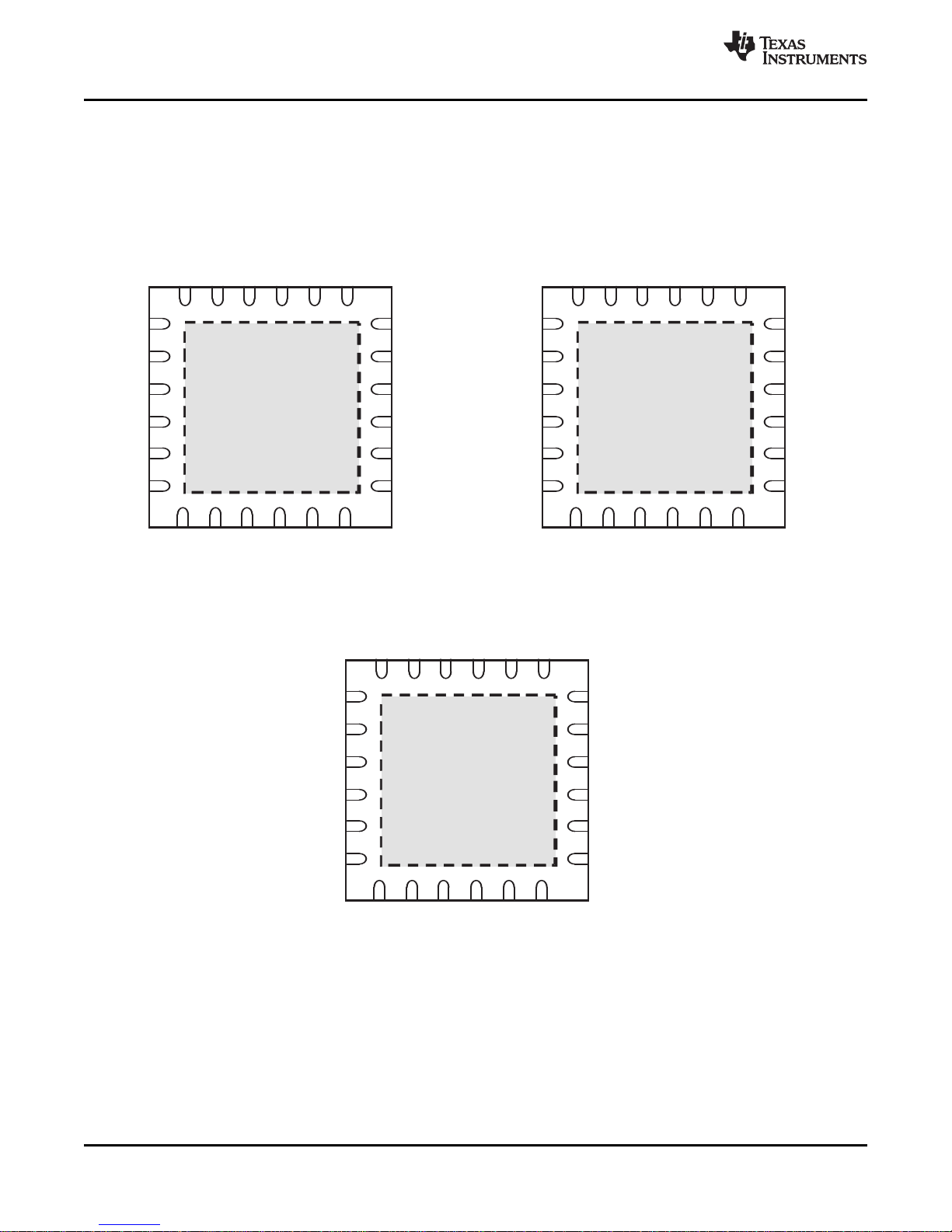

For the TLK1102E a small footprint 4-mm × 4-mm 24-pin QFN package is used, with a lead pitch of 0.5mm.

Three pin-outs are available for this device as shown in Figure 2 . The pin-out in Figure 2 a is applicable for the

case where the device is setup to be controlled through the two-wire serial interface. The pin-outs in Figure 2 b

and Figure 2 c are applicable for the cases where the device is setup to be controlled through the device

configuration pins. The MODE pin controls the pinout as described in the TERMINAL FUNCTIONS tables.

Figure 2. Pin-Out of the TLK1102E in a 4-mm × 4-mm 24-Pin QFN Package
